Услуга по замене материнской платы на iPhone 6 Plus

Услуга по замене материнской платы на iPhone 6 Plus

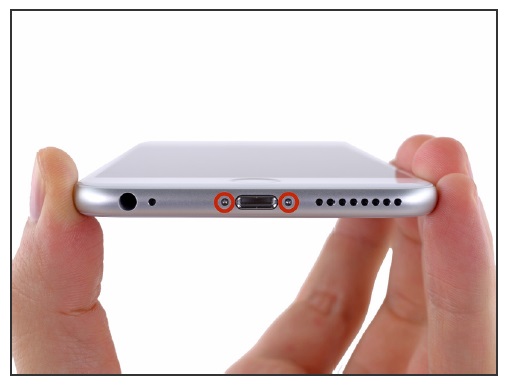

• Удалите 2 винта Pentalobe (пятиконечная звезда) 3.6 мм рядом с разъемом Lightning.

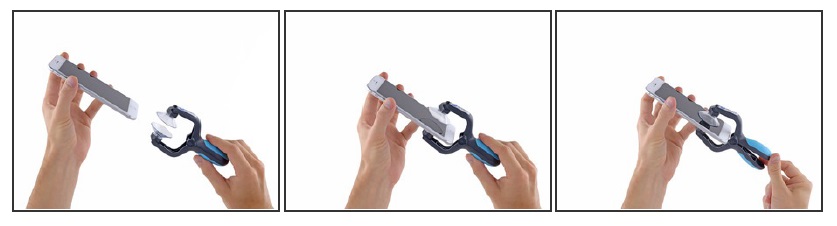

• Сожмите ручки инструмента для открытия рабочей части с присосками.
• Поместите ваш iPhone нижней частью между присосками.
• Верхняя присоска должна оказаться чуть выше круглой кнопки Home.
• Откройте ручки инструмента iSclack чтобы зафиксировать присоски на нижней и верней части iPhone, плотно прижмите присоски к телефону.
• В следующих двух шагах будет описано использование инструмента iSclack для безопасного открытия iPhone 6 Plus. Данный инструмент рекомендуется тем, кто часто занимается ремонтом. Если вы не используете iSclack переходите к шагу 4.
• Снимите с инструмента пластиковый фиксатор, он не нужен для больших телефоном типа iPhone 6 Plus.

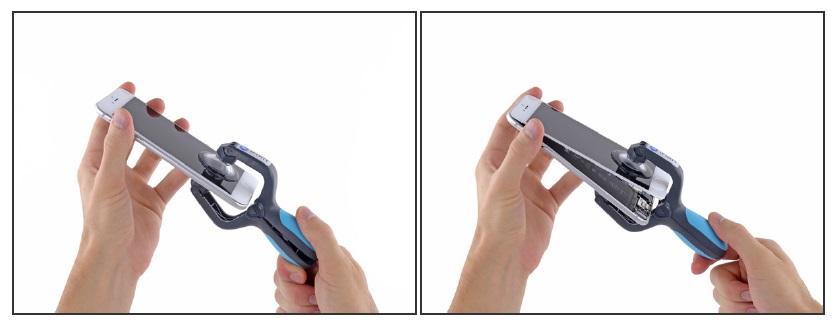

• Придерживая iPhone, аккуратно зажимайте ручки инструмента для отделения дисплейного модуля от корпуса телефона.

• Аккуратно отделите присоски от передней и задней части корпуса.
• Пропустите следующие 3 шага инструкции и переходите к шагу 7.

• Если у вас нет инструмента iSclack, воспользуйтесь присоской:

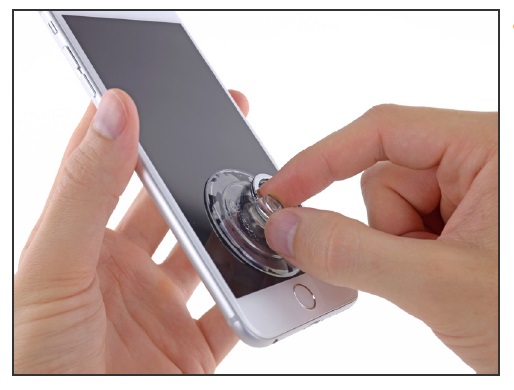

• Закрепите присоску на экране как раз над кнопкой Home.

• Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить дисплейный модуль от корпуса.

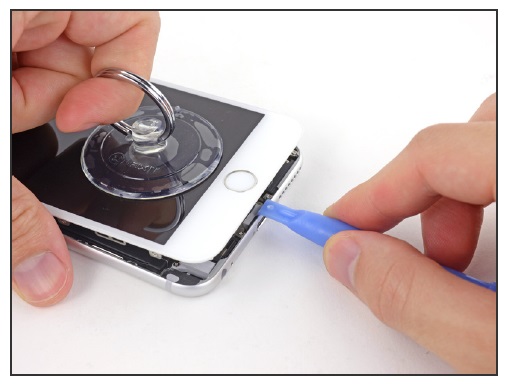

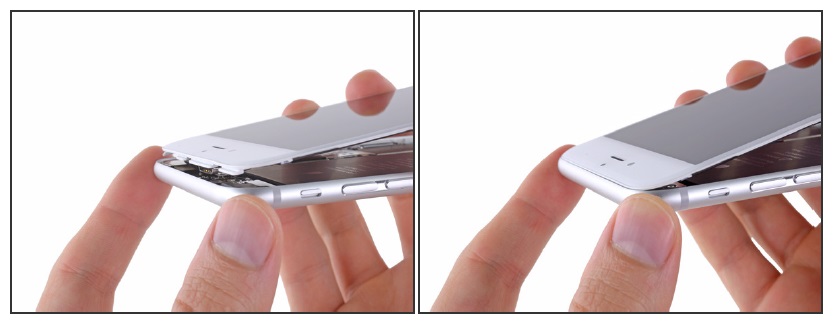

• Пластиковым инструментом начните аккуратно оттягивать корпус вниз, от дисплейного модуля, одновременно вытягивая присоску вверх.

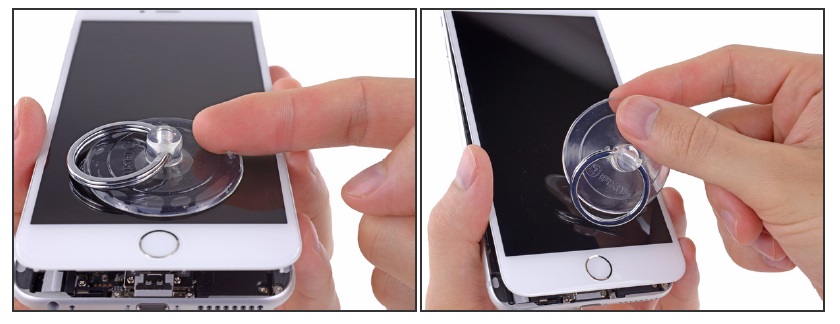

• Удалите присоску с дисплейного модуля.

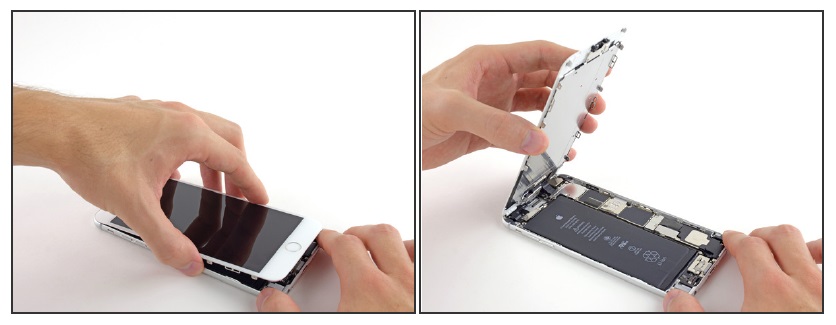

• Поднимите вверх нижнюю часть дисплейного модуля (где кнопка Home).
• Пока вы не отключили все разъемы в верхней части корпуса, держите его под углом ~90 градусов.

• Дисплейный модуль крепится в верхней части корпуса с помощью нескольких клипс в форме шарниров, позволящих поднимать низ дисплейного модуля как книгу.

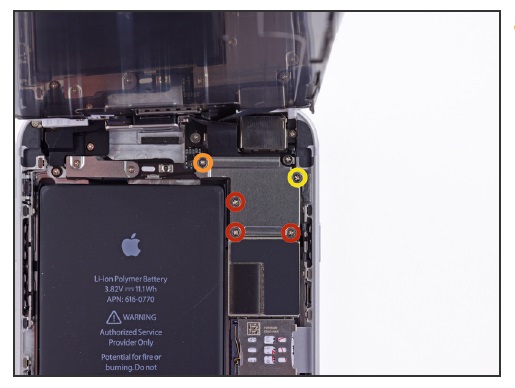

• Три 1,2 мм Phillips (крестовые)
• Один 1,5 мм Phillips(крестовой)
• Один 2,9 мм Phillips (крестовой)

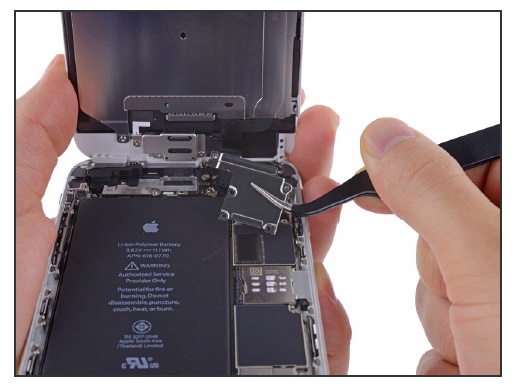

• Удалите металлическую пластину над разъемами шлейфов дисплейного модуля.

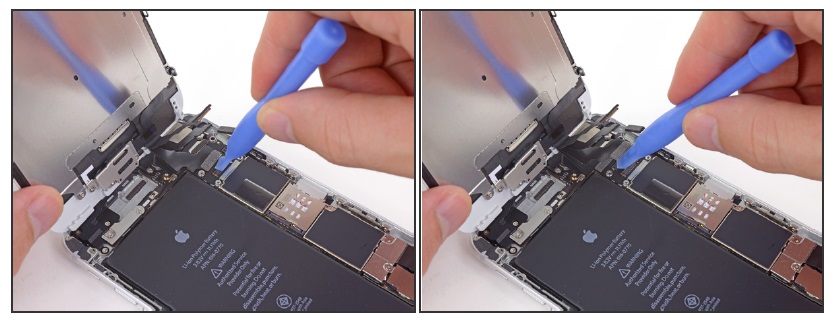

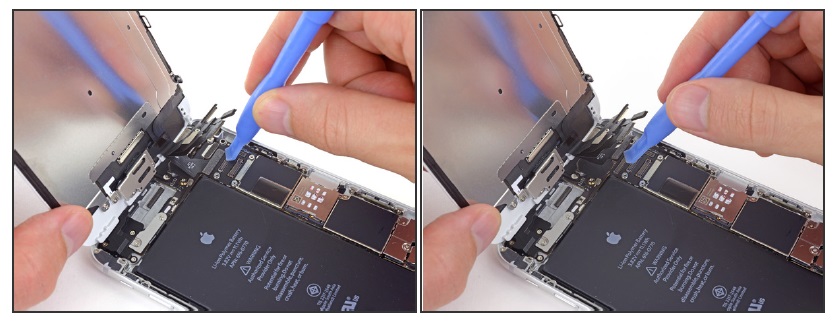

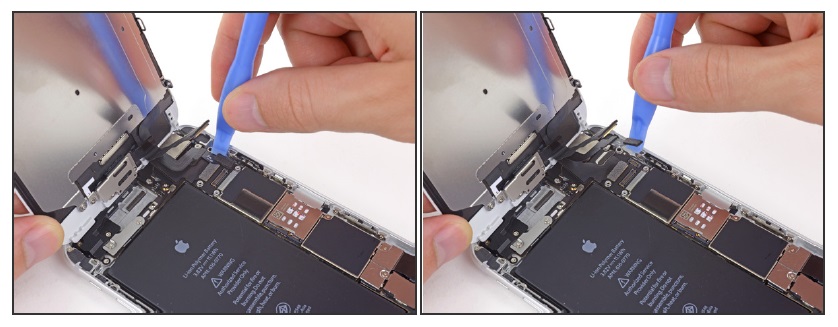

• С помощью пластикового инструмента, отсоедините разъем шлейфа передней камеры и разговорного динамика.

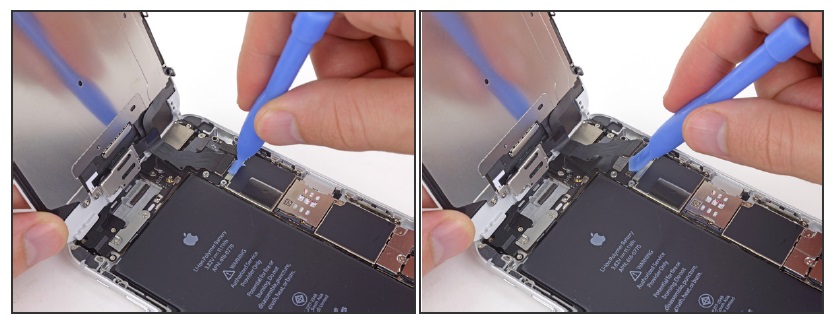

• С помощью пластикового инструмента, отсоедините разъем кнопки Home.

• С помощью пластикового инструмента, отсоедините разъем сенсорного экрана.

• Отсоедините разъем дисплея.

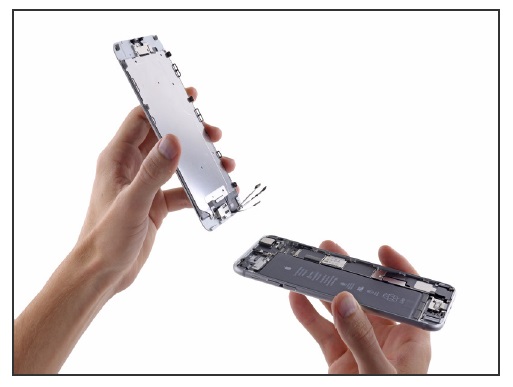

• Снимите дисплейный модуль.

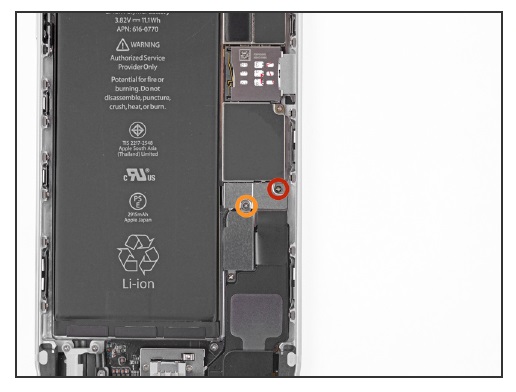

• Один 2,3 мм Phillips(Крестовой)
• Один 3,1 мм Phillips(Крестовой)

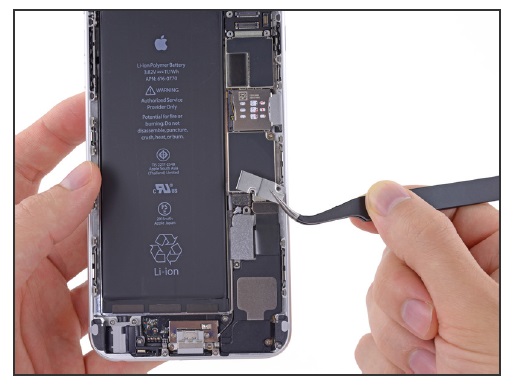

• Удалите металлическую пластину.

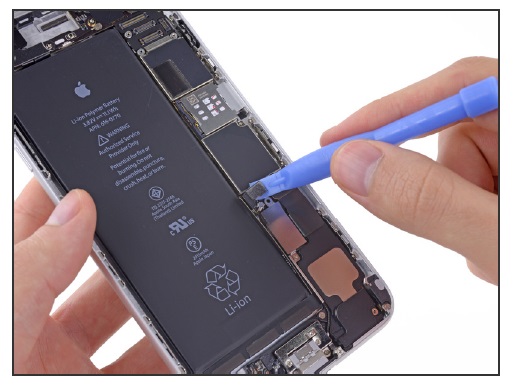

• С помощью пластикового инструмента отсоедините разъем аккумулятора.

• Один 1,7 мм Phillips(Крестовой)
• О дин 2,3 мм Phillips(Крестовой)

• Удалите металлическую пластину.

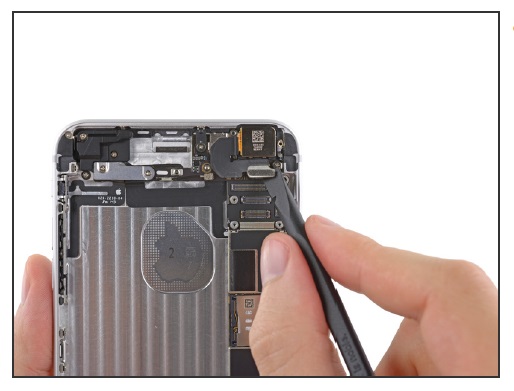

• С помощью пластикового инструмента, отсоедините разъем задней камеры от материнской платы.

• Аккуратно удалите заднюю камеру с корпуса телефона.

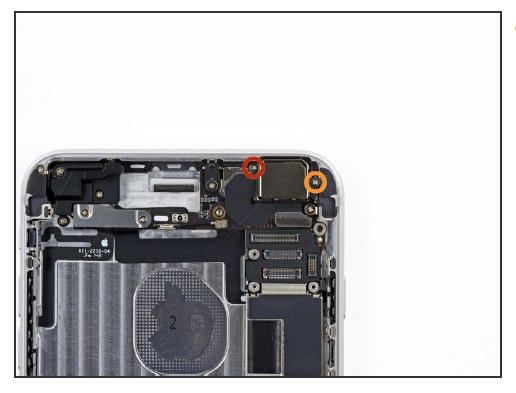

• Один 1,5 мм Phillips(Крестовой)
• Один 2,8 мм Phillips(Крестовой)

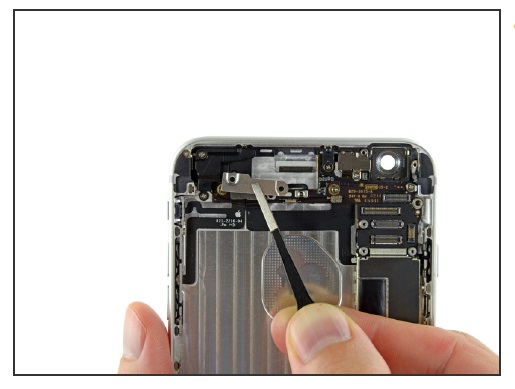

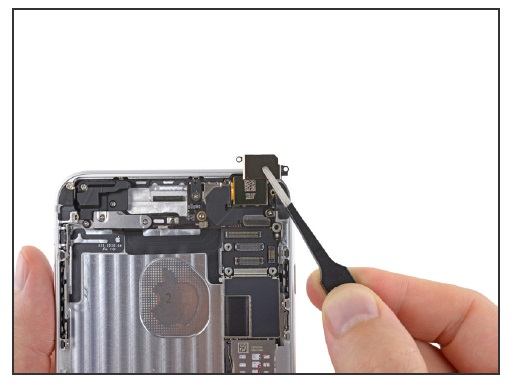

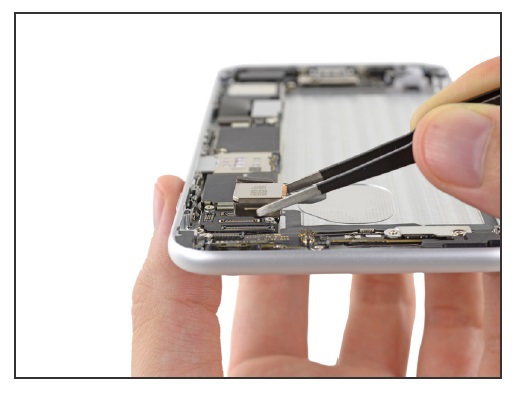

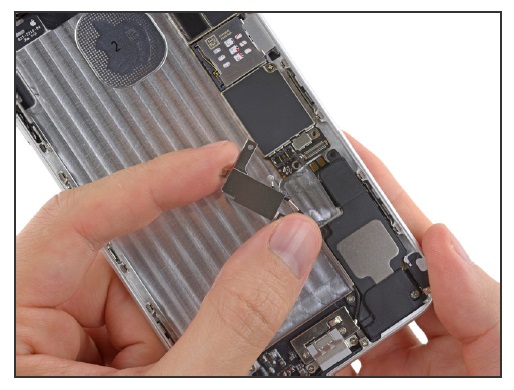

• Удалите металлическую пластину с помощью пинцета.

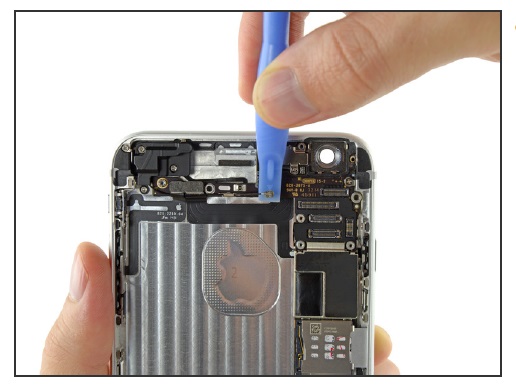

• С помощью пластикового инструмента, аккуратно отсоедините разъем антенны от материнской платы.

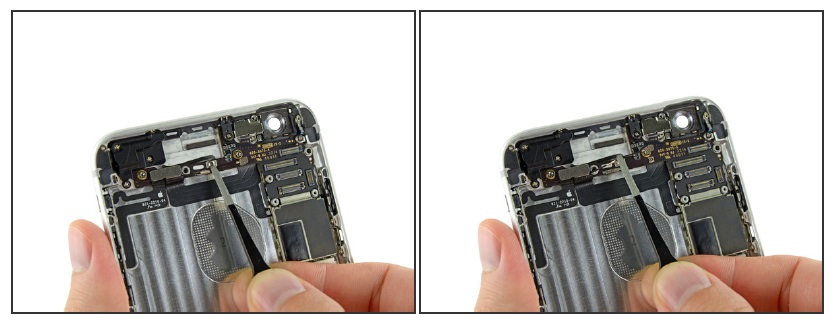

• С помощью пинцета, аккуратно удалите разъем антенны из стопорного зажима на материнской плате.

• Отсоедините разъем кнопки включения и разъем кнопок громкости от материнской платы.

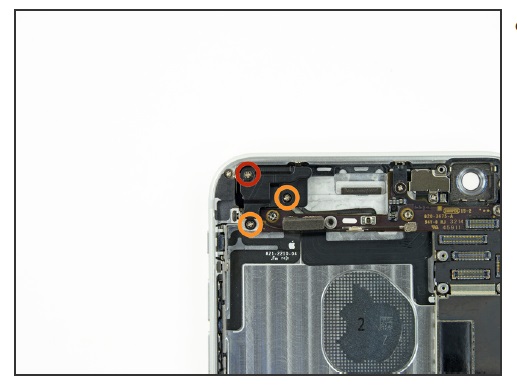

• Один 2,8 мм Phillips(Крестовой)
• Два 1,6 мм Phillips(Крестовые)

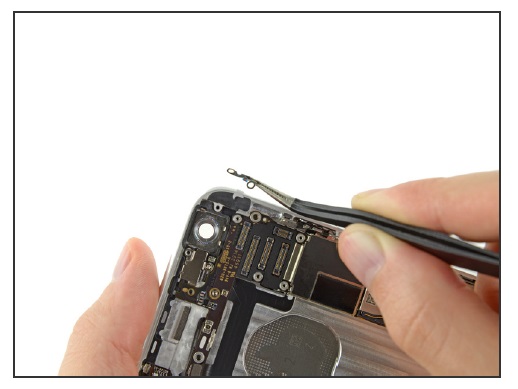

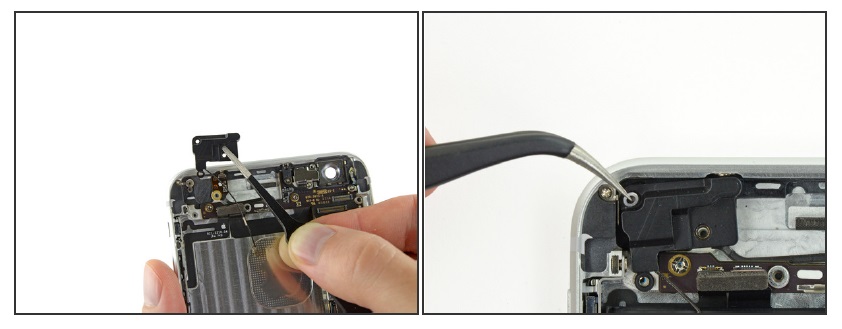

• С помощью пинцета, захватите и удалите GSM антенну с корпуса телефона.
• При сборке убедитесь, что небольшая шайба на корпусе антенны, расположена в левом верхнем углу.

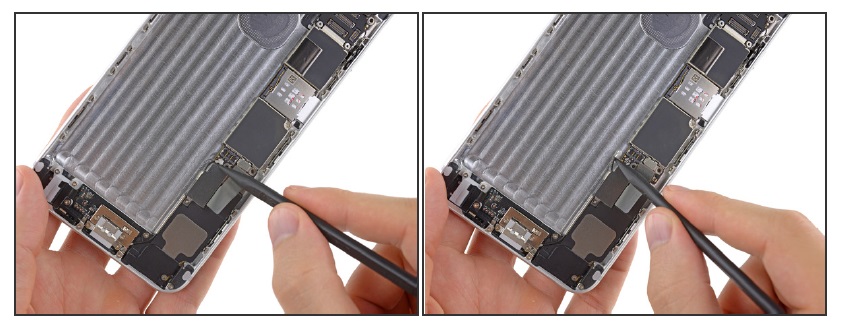

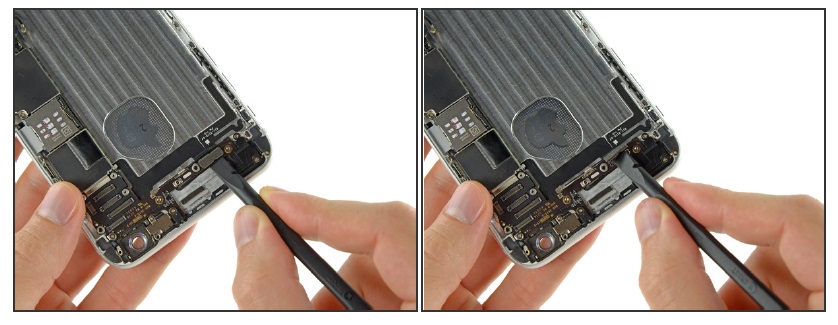

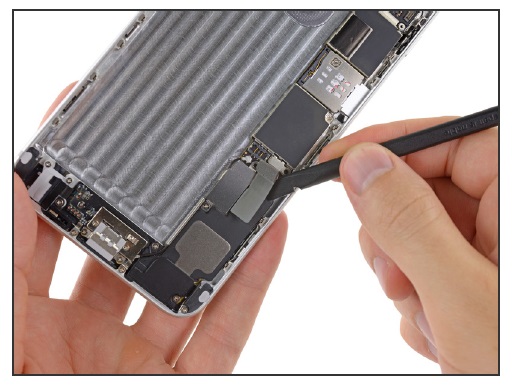

• С помощью пластикового инструмента, отсоедините разъем вибромотора от материнской платы.

• С помощью пластикового инструмента, отсоедините разъем соединительного кабеля антенны от материнской платы.

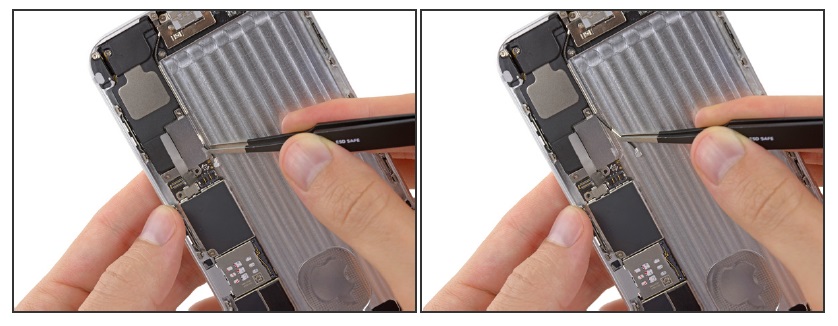

• С помощью пинцета, захватите соединительный кабель антенны и аккуратно удалите его из паза на корпусе полифоничекого динамика.

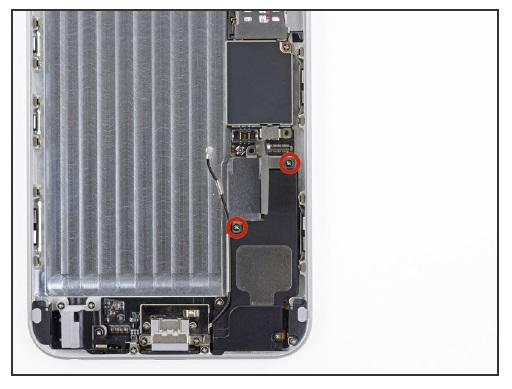

• Удалите два винта 2,5 мм Phillips(Крестовые), крепящие вибромотор к корпусу.

• Удалите вибромотор с корпуса.

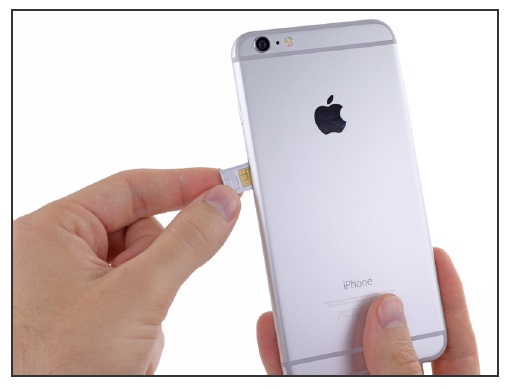

• Вставьте в отверстие в отделении СИМ-карты штатный инструмент для извлечения СИМ-карты или конец обычной скрепки и нажмите.

• Удалите лоток с СИМ- картой из телефона.

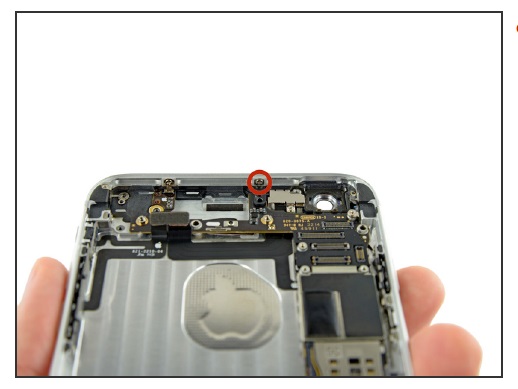

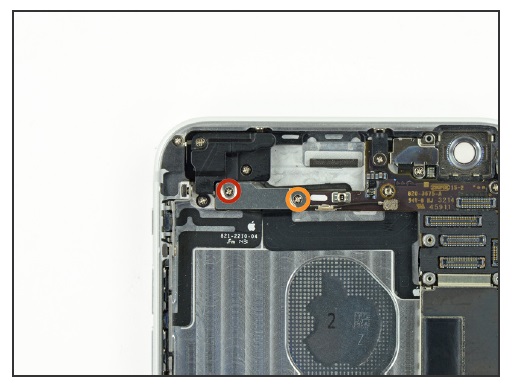

• Удалите винт 2,8 мм Phillips(Крестовой), крепящий пластиковый зажим в верхней части корпуса.

• Удалите винт 1,3 мм Phillips(Крестовой) с боковой планки корпуса.

• С помощью пинцета, удалите пластиковый зажим с корпуса.

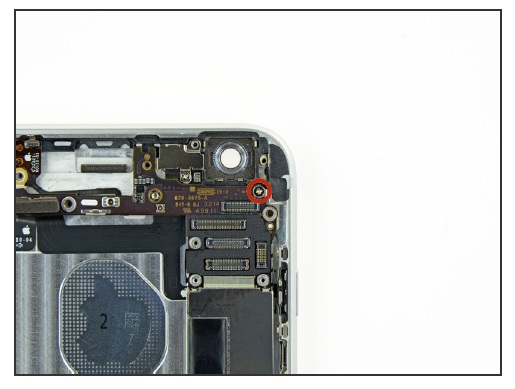

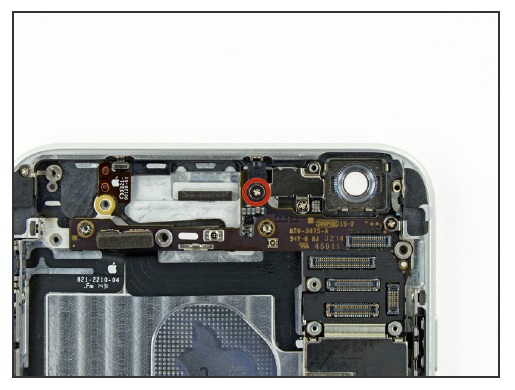

• Удалите винт 1,6 мм Phillips(Крестовой), крепящий зажим антенны к корпусу телефона.

• С помощью пинцета, удалите зажим антенны из корпуса.

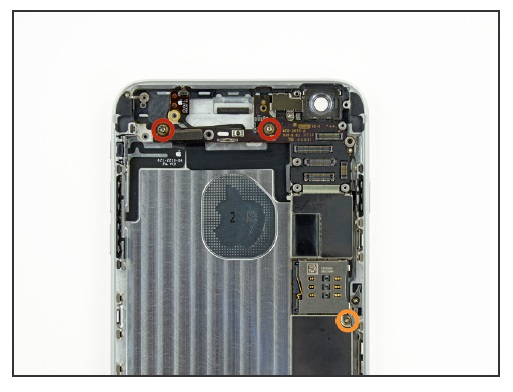

• Два 2,4 мм Standoff(Крестовой)
• Для этих винтов подходит крестовая отвертка, но, возможно, более удобно будет использовать плоскую отвертку 2,5 мм.
• Один 2,1 мм Phillips(Крестовой)

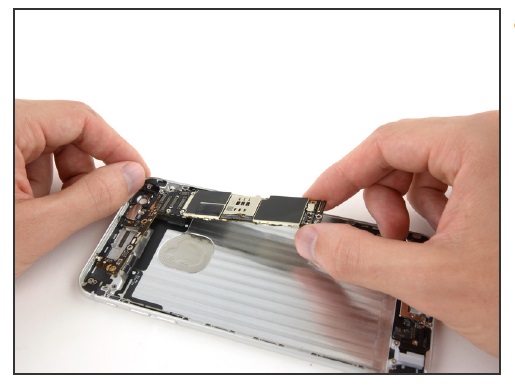

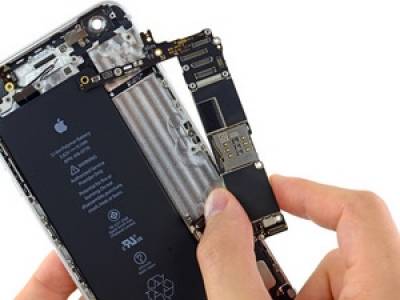

• Аккуратно приподнимите, но полностью не снимайте! материнскую плату с нижней стороны.

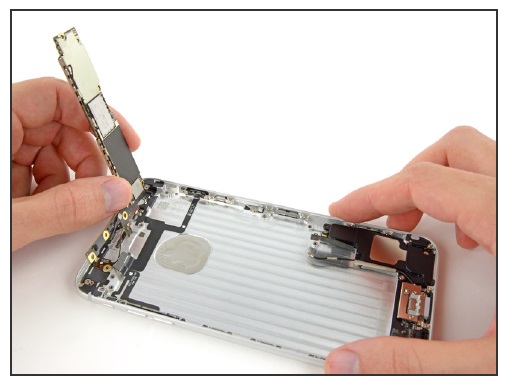

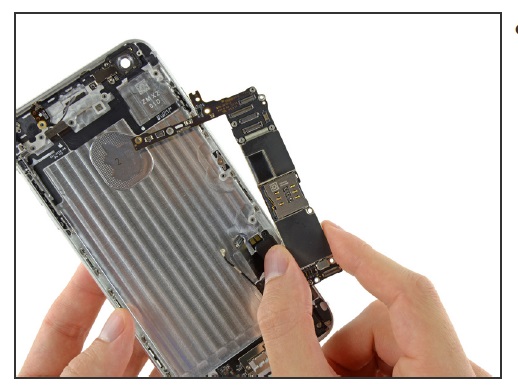

• Поднимите материнскую плату примерно под углом 90 градусов к корпусу.

• Аккуратно опустите материнскую плату "вверх ногами" за корпус.

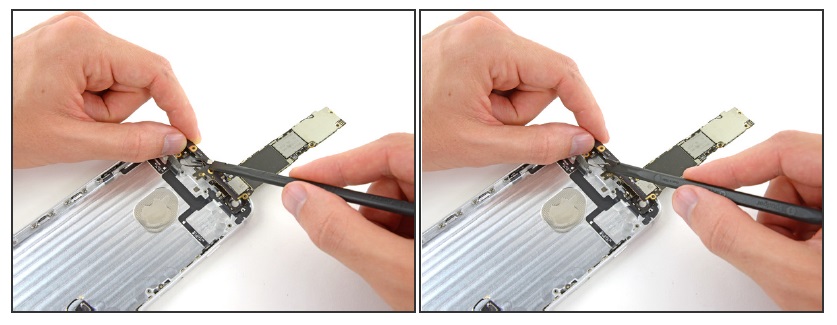

• С помощью пластикового инструмента, отсоедините разъем антенны из гнезда на обратной стороне материнской платы.

• Поднимите и удалите материнскую плату с корпуса.
