    Услуга по замене материнской платы iPhone 6


    ВВЕДЕНИЕ
    Инструкция по замене материнской платы на iPhone 6.

    Инструменты:
    Штатный инструмент для извлечения СИМ-карты или обычная скрепка. (1)
    Крестовая отвертка Phillips. (1)
    Набор пластиковых инструментов для ремонта iPhone. (1)
    Плоская отвертка 2.5 мм. (1)
    Присоска. (1)
    Отвертка для винтов Pentalobe (с пятиконечной звездой). (1)
    Пинцет. (1)

    ЗАПЧАСТИ:
    Материнская плата для iPhone 6 (1)

    Шаг 1



    Перед разборкой, убедитесь, что телефон выключен.

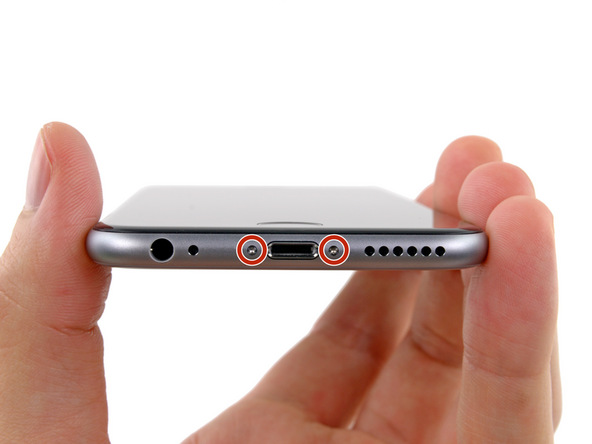

    • Удалите 2 винта Pentalobe (пятиконечная звезда) 3.6 мм рядом с портом Lightning.

    Шаг 2 - Использование инструмента iSclack.



    В следующих двух шагах будет описано использование инструмента iSclack для безопасного открытия iPhone 6. Данный инструмент рекомендуется тем, кто часто занимается ремонтом. Если вы не используете iSclack переходите к шагу 5.

    • Снимите с инструмента пластиковый фиксатор, он не нужен для больших телефоном типа iPhone 6.
    • Сожмите ручки инструмента для открытия рабочей части с присосками.

    Шаг 3

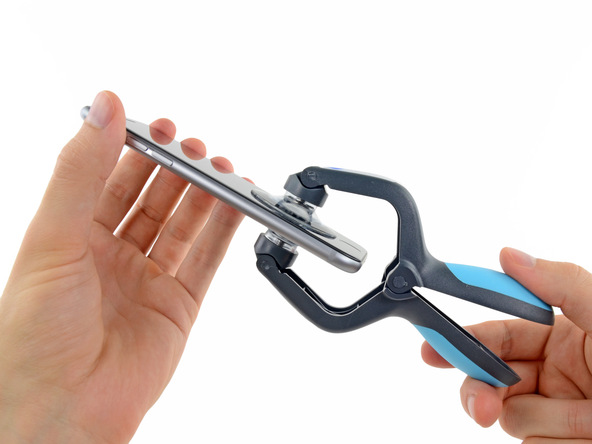

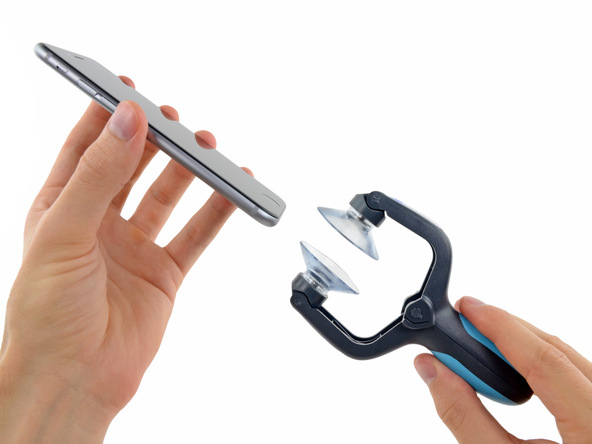

    • Поместите ваш iPhone нижней частью между присосками.
    • Верхняя присоска должна оказаться чуть выше круглой кнопки Home.

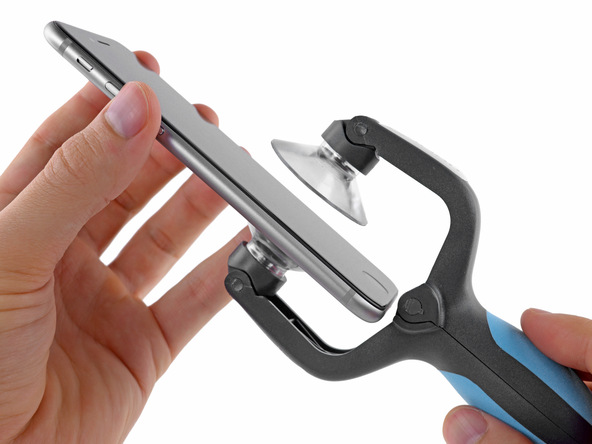

    • Откройте ручки инструмента iSclack чтобы зафиксировать присоски на нижней и верней части iPhone, плотно прижмите присоски к телефону.

    Шаг 4


    • Придерживая iPhone, аккуратно зажимайте ручки инструмента для отделения дисплейного модуля от корпуса телефона.
    • Инструмент iSclack специально разработан для безопасного открытия iPhone без повреждения шлейфов дисплейного модуля.
    • Аккуратно отделите присоски от передней панели и задней части корпуса.
    • Пропустите следующие 3 шага инструкции и переходите к шагу 8.

    Шаг 5


    • Если у вас нет инструмента iSclack, воспользуйтесь присоской:

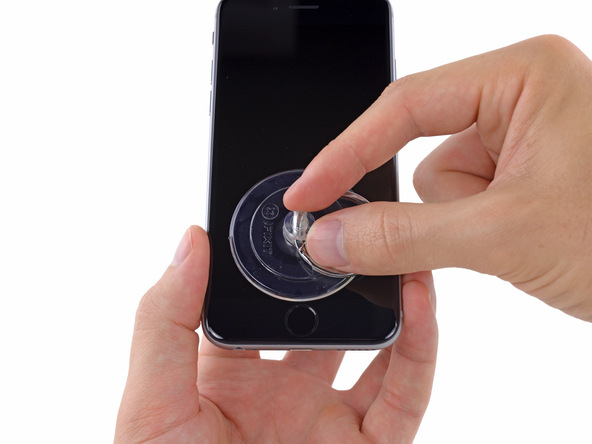

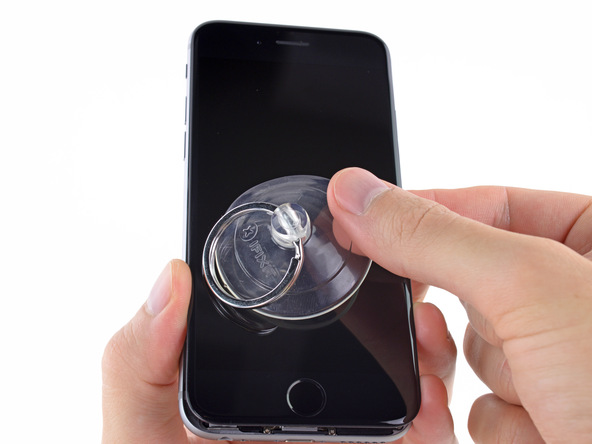

    • Закрепите присоску на экране как раз над кнопкой Home.

    Убедитесь в том, что присоска полностью и прочно закреплена на стекле.

    Шаг 6


    • Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить дисплейный модуль от корпуса.

    Не торопитесь, применяйте равномерное усилие. Дисплейный модуль установлен гораздо плотнее, чем в большинстве устройств.

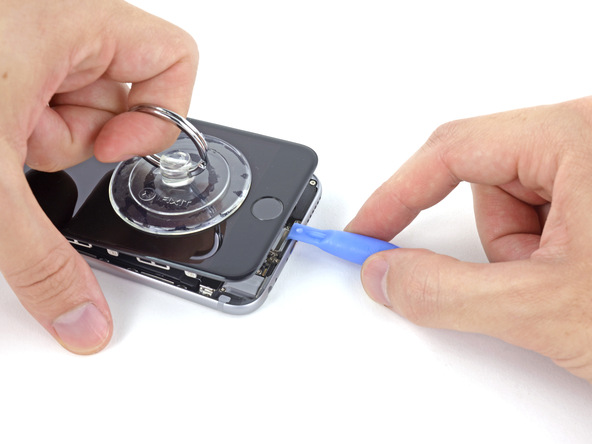

    • Пластиковым инструментом начните аккуратно оттягивать корпус вниз, от дисплейного модуля, одновременно вытягивая присоску вверх.

    Модуль дисплея крепится по периметру к корпусу телефона клипсами. Так же, он соединен с корпусом несколькими шлейфами.

    Шаг 7


    • Удалите присоску с дисплейного модуля.

    Шаг 8

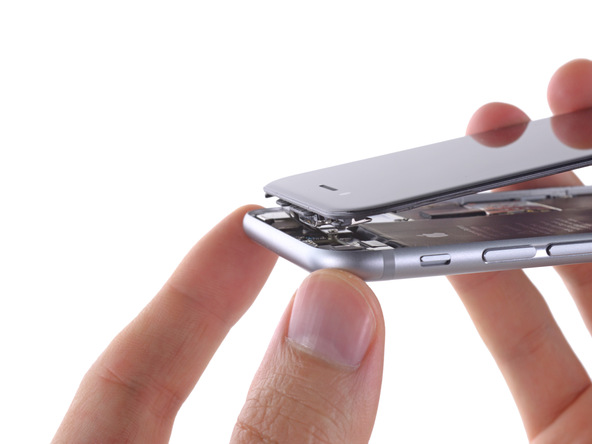

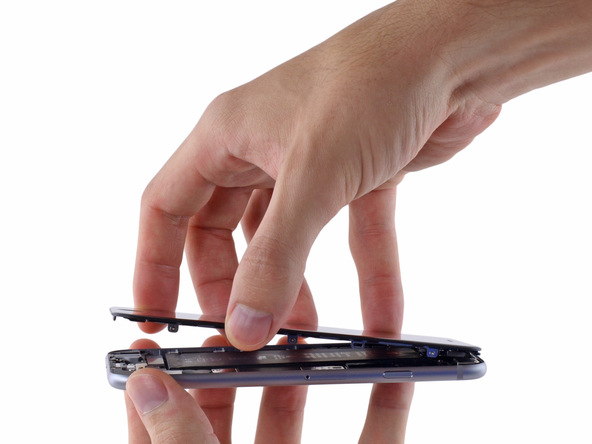

    • Поднимимте вверх нижнюю часть дисплейного модуля (где кнопка Home).
    Пока вы не отключили все разъемы в верхней части корпуса, держите его под углом ~90 градусов.

    Шаг 9



    Дисплейный модуль крепится в верхней части корпуса с помощью нескольких клипс в форме шарниров, позволящих поднимать низ дисплейного модуля как книгу.

    При сборке, расположите верх дисплейного модуля напротив клипс в верхней части корпуса телефона и сдвиньте, закрепив его в корпусе.

    Шаг 10

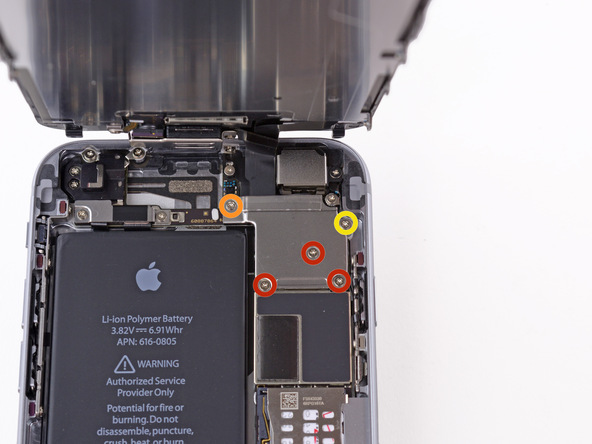

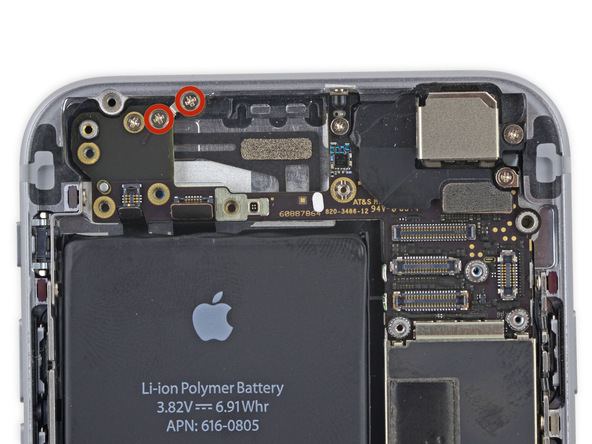

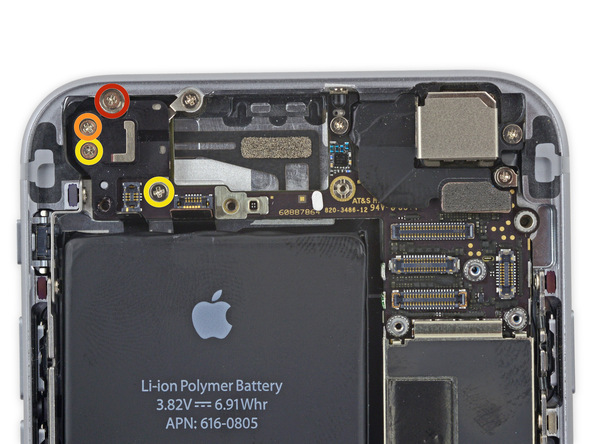

    Удалите следующие винты, крепящие пластину над шлейфами модуля дисплея:
    • Три 1,2 мм Phillips (крестовые)
    • Один 1,7 мм Phillips (крестовой)
    • Один 3,1 мм Phillips (крестовой)

    Шаг 11

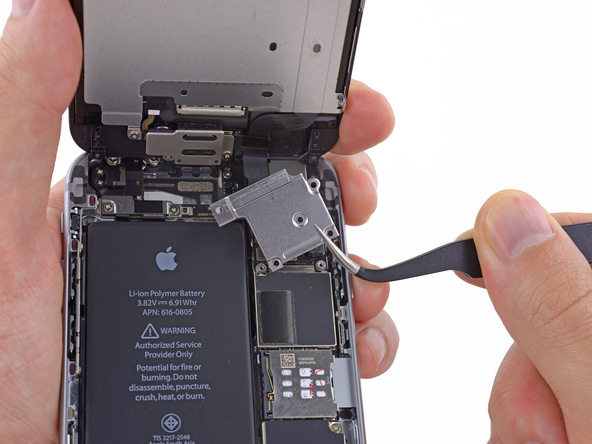

    • Удалите металлическую пластину.

    Шаг 12



    В следующих четырех шагах, убедитесь, что вы поддеваете именно разъем шлейфа а не гнездо разъема на материнской плате.

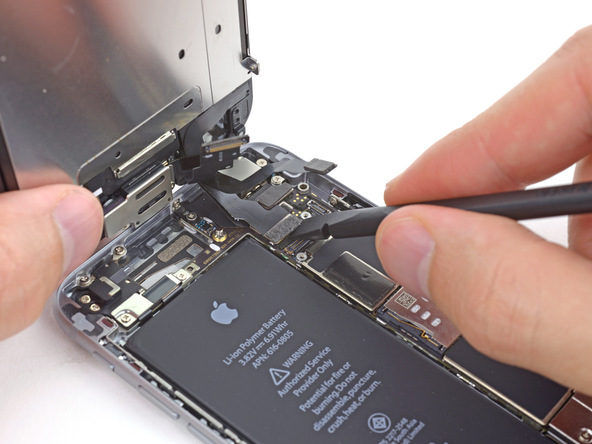

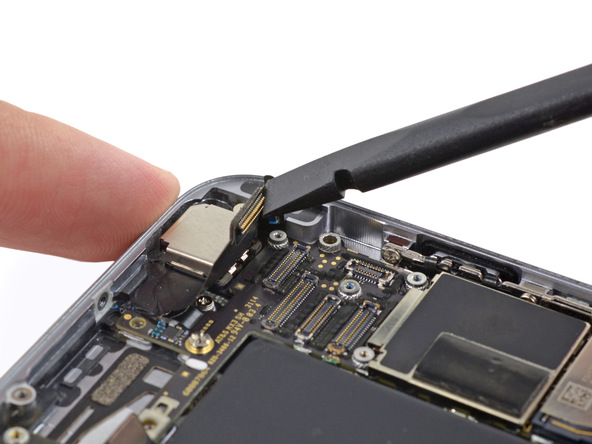

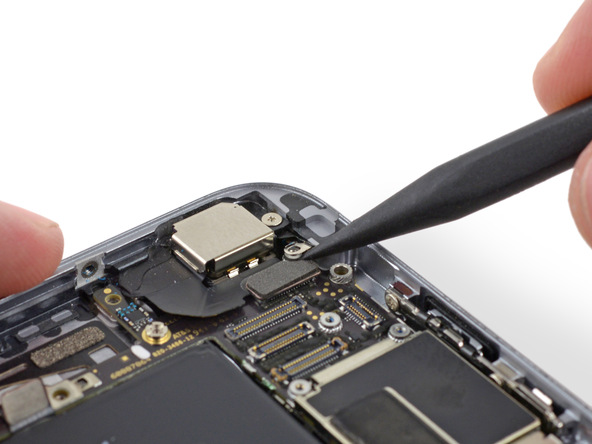

    • С помощью пластикового инструмента, отсоедините разъем передней камеры и датчика.

    Шаг 13

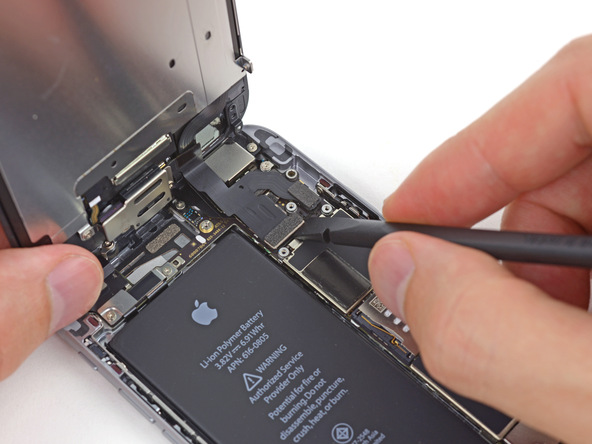

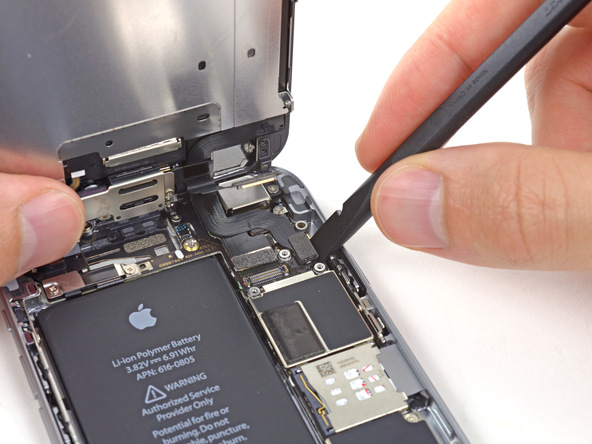

    • С помощью пластикового инструмента, отсоедините разъем кнопки Home.

    Шаг 14

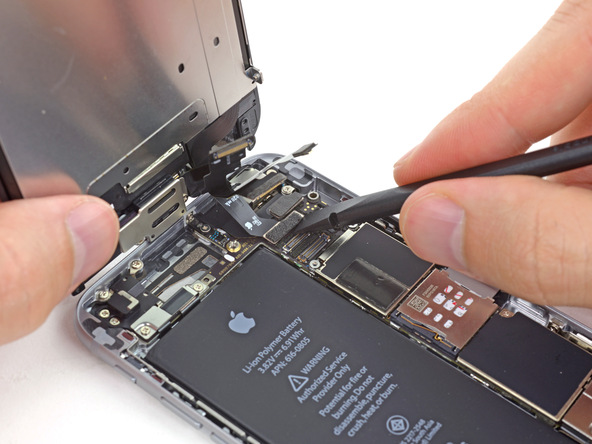

    • С помощью пластикового инструмента, отсоедините разъем сенсорного экрана.

    Шаг 15


    • Отсоедините разъем дисплея.

    Шаг 16

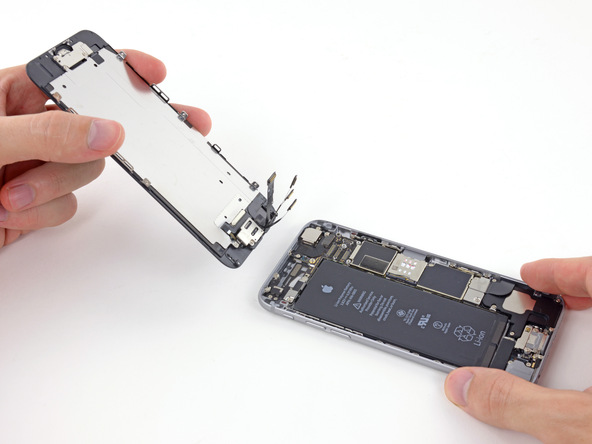

    • Снимите дисплейный модуль.

    После сборки телефона, шлейф дисплея может отойти от разъёма. Это проявляется в белых полосах или отсутствии изображения на экране. Если это произошло, просто переподключите шлейф и перезагрузите телефон. Лучший способ перезагрузить телефон - отключить и подключить аккумулятор.

    Шаг 17 - Разъем аккумулятора

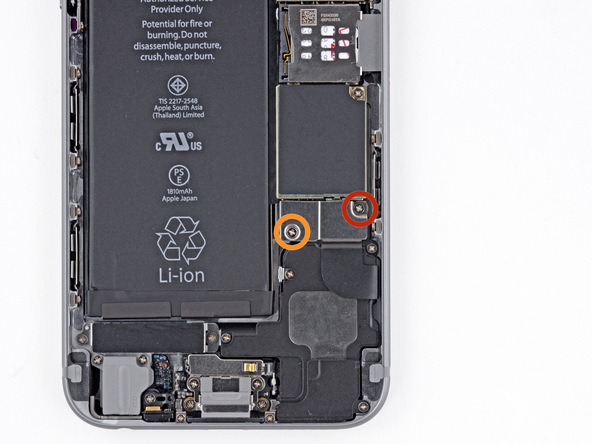

    Удалите следующие винты, крепящие металлическую пластину над разъемом аккумулятора:
    • Один 2,2 мм Phillips(Крестовой)
    • Один 3,2 мм Phillips(Крестовой)

    Шаг 18


    • Удалите металлическую пластину.

    Шаг 19

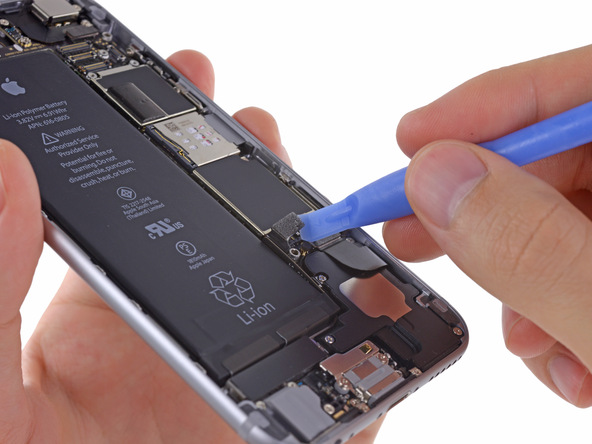

    • С помощью пластикового инструмента, отсоедините разъем аккумулятора.

    Убедитесь, что вы поддеваете именно разъем шлейфа а не гнездо разъема на материнской плате. При повреждении гнезда на материнской плате, вам придется ее заменить.

    Шаг 20 - СИМ-карта

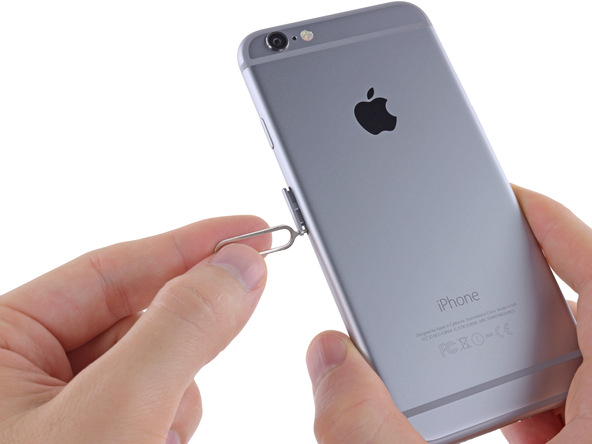

    • Вставьте в отверстие в отделении СИМ-карты штатный инструмент для извлечения СИМ карты или конец обычной скрепки и нажмите.
    Возможно потребуется приложить усилие.

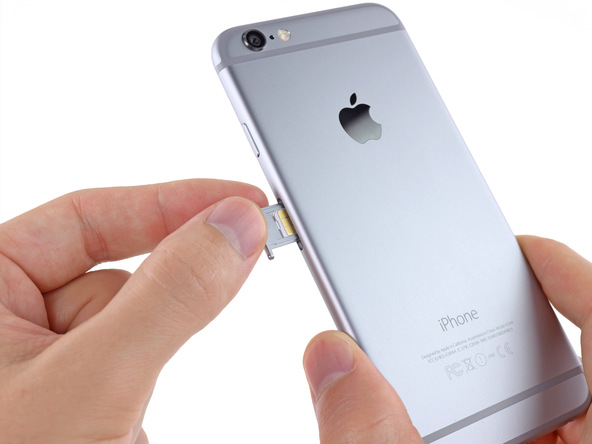

    Шаг 21


    • Удалите лоток с СИМ-картой из телефона.

    При сборке убедитесь, что СИМ-карта правильно расположена в лотке.

    Шаг 22 - Материнская плата

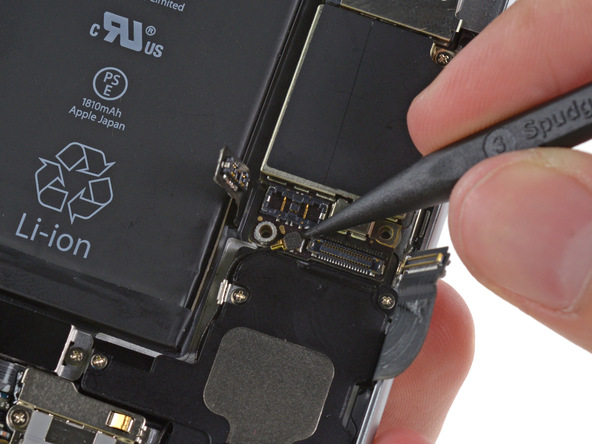

    • С помощью пластикового инструмента, отсоедините разъем шлейфа порта Lightning от материнской платы и отведите его в сторону.

    Шаг 23

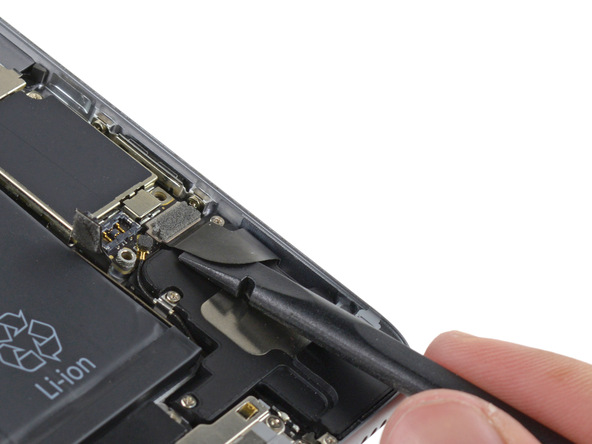

    • С помощью пластикового инструмента, отсоедините разъем антенны.

    Шаг 24

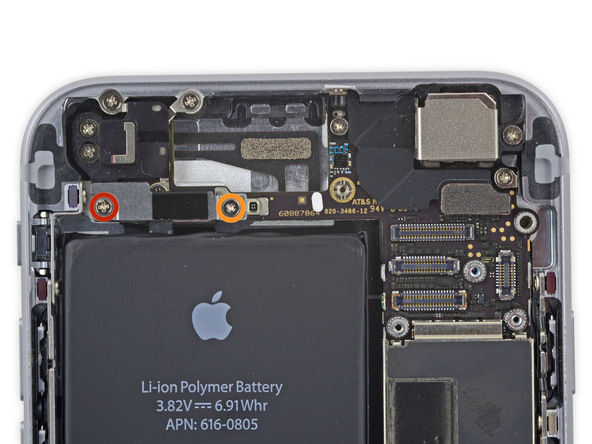

    Удалите следующие винты, крепящие металлическую пластину верхнего шлейфа:
    • Один 2,9 мм Phillips(Крестовой)
    • Один 2,2 мм Phillips(Крестовой)

    Шаг 25

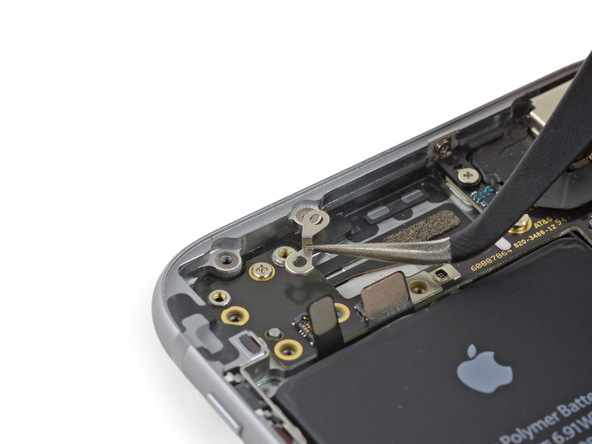

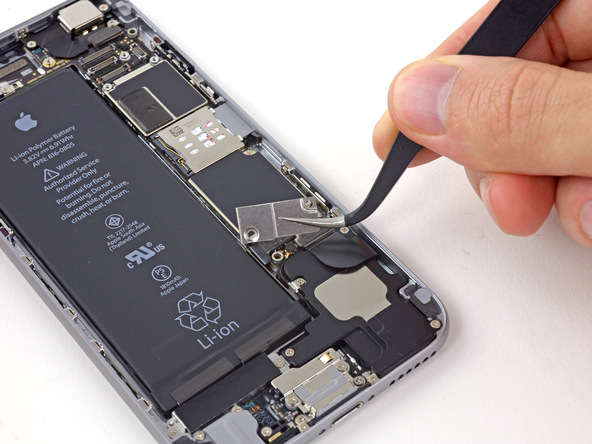

    • Удалите металлическую пластину.

    Шаг 26



    Убедитесь, что вы поддеваете именно разъем шлейфа, а не гнездо разъема на материнской плате.

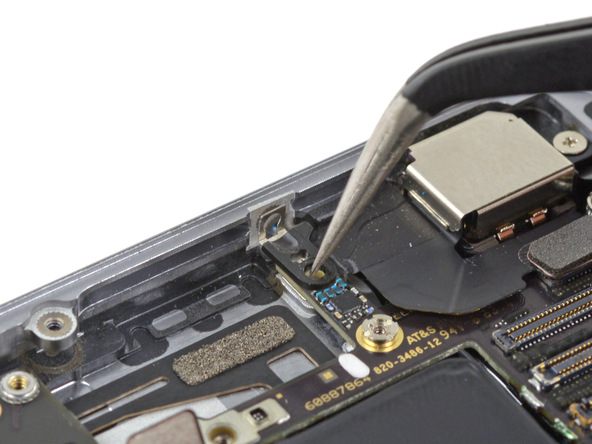

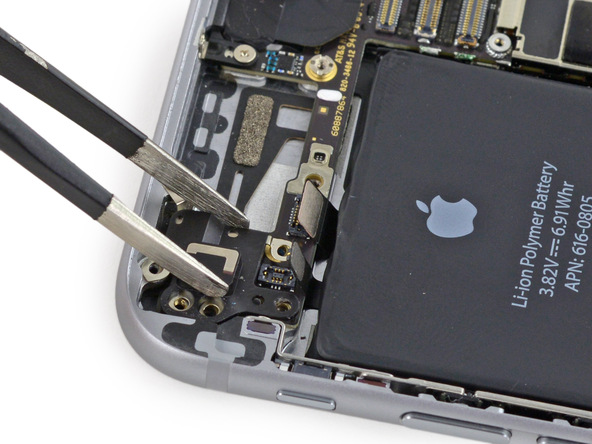

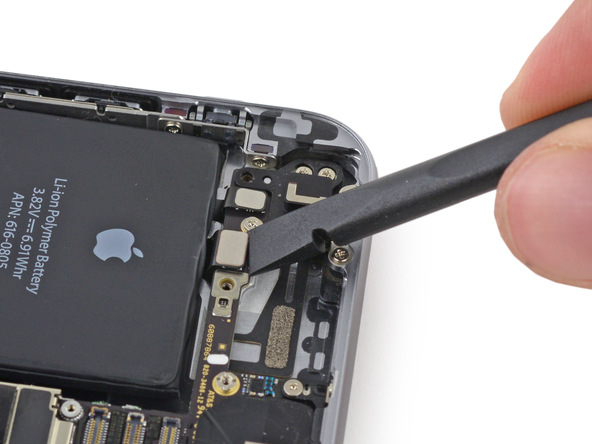

    • С помощью пластикового инструмента, отсоедините разъем шлейфа кнопкивключения и модуля вспышки.
    • Отсоедините разъем шлейфа кнопок громкости.

    Шаг 27



    Удалите следующие винты, крепящие контактную пластину в верхней части корпуса:
    • Один 1,5 мм Phillips(Крестовой)
    • Один 1,4 мм Phillips(Крестовой)
    • Один 2,1 мм Phillips(Крестовой)

    Шаг 28

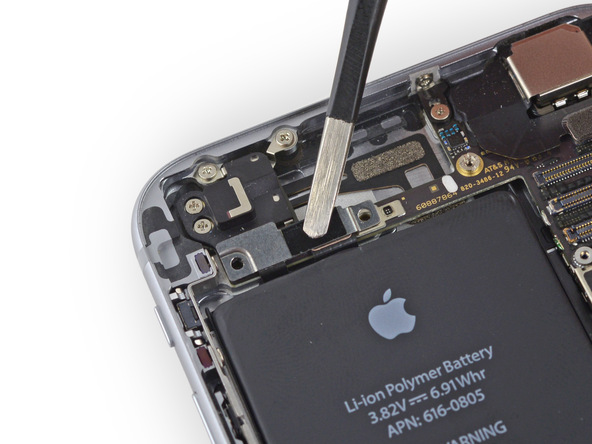

    • Удалите контактную пластину из корпуса.
    Не прикасайтесь к рабочим контактам голыми руками. Используйте пинцет или перчатки. Жир с кожи может нарушить контакт. Если вы касались контактов голыми руками, при сборке обезжирьте их спиртовым раствором.

    Шаг 29


    • Удалите два винта 1,6 мм Phillips(Крестовые), крепящие пластину заземления.

    Шаг 30


    • Удалите пластину заземления.

    Шаг 31



    Удалите следующие два винта, крепящие угловую пластину к корпусу телефона:
    • Один 2,6 мм Phillips(Крестовой)
    • Один 1,3 мм Phillips(Крестовой), на верхней планке корпуса.

    Шаг 32


    • Удалите угловую металлическую пластину.

    Шаг 33

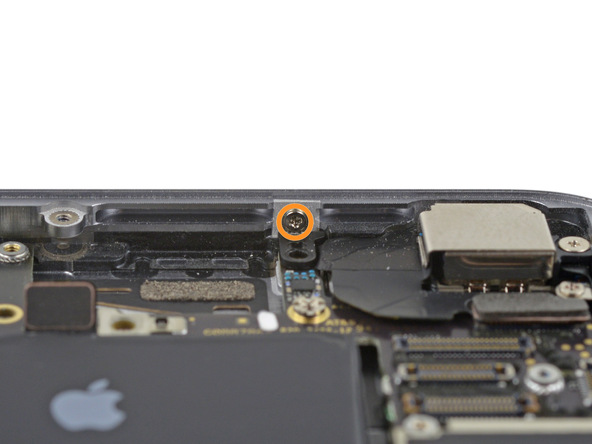

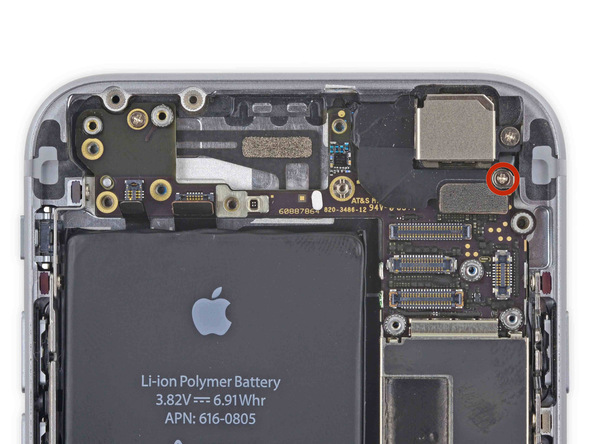

    • Удалите винт 1,2 мм Phillips(Крестовой), крепящий соединительный кабель антенны к материнской плате.

    Шаг 34


    • С помощью пластикового инструмента, отведите разъем соединительного кабеля антенны от материнской платы.

    Шаг 35


    • С помощью пластикового инструмента, отсоедините разъем шлейфа задней камеры.
    Убедитесь, что вы поддеваете именно разъем шлейфа а не гнездо разъема на материнской плате.
    • Отведите шлейф задней камеры в сторону от материнской платы.

    Шаг 36



    Удалите следующие винты, крепящие материнскую плату к корпусу телефона:
    • Два 1,9 мм Phillips(Крестовые)
    • Один 2,3 мм Standoff(Крестовой)

    Для этих винтов подходит крестовая отвертка, но, возможно, более удобно будет использовать плоскую отвертку 2,5 мм.

    Подсказка для сборки: когда вы вернете Standoff винты на место, можно использовать пластиковый инструмент как отвертку для удобства.

    Шаг 37

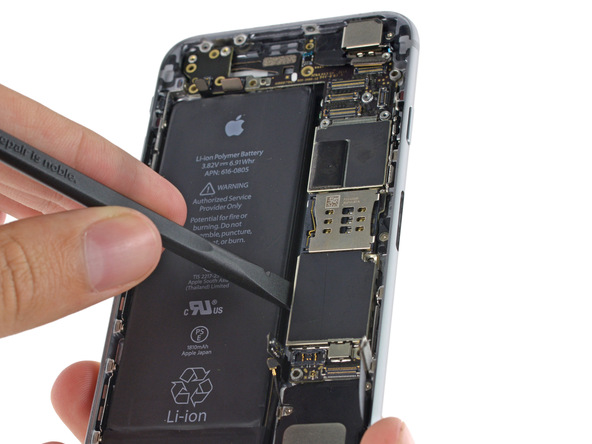

    • Удерживая корпус телефона, приподнимите нижний конец материнской платы на высоту, удобную для захвата ее пальцами.
    Используйте пластиковый инструмент только в районе металлической пластины ниже отделения для СИМ-карты.

    Шаг 38

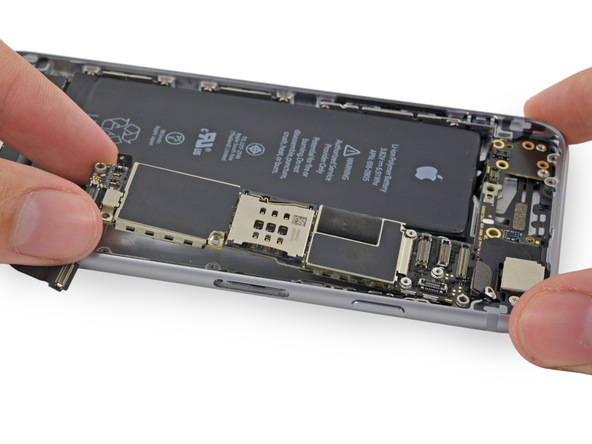

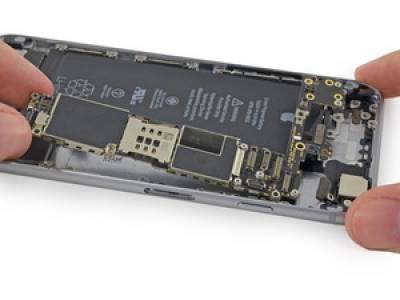

    • Поднимите материнскую плату и аккуратно снимите ее с корпуса телефона.
    Постарайтесь не зацепить никаких шлейфов.

    Для сборки телефона, следуйте инструкции в обратном порядке.
