    Услуга по замене материнской платы iPhone 5


    ВВЕДЕНИЕ
    Инструкция по замене материнской платы на iPhone 5.

    Инструменты:
    Штатный инструмент для извлечения СИМ-карты или обычная скрепка. (1)
    Крестовая отвертка Philips. (1)
    Набор пластиковых инструментов для ремонта iPhone. (1)
    Плоская отвертка 2.5 мм. (1)
    Присоска. (1)
    Антистатический инструмент для ремонта iPhone. (1)
    Отвертка для винтов с пятиконечной звездой (pentalobe). (1)

    ЗАПЧАСТИ:

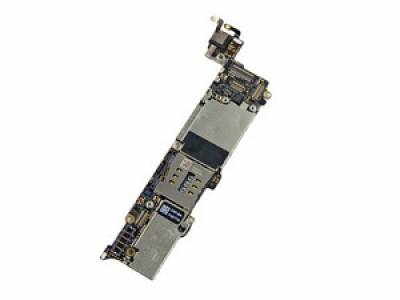

    Материнская плата для iPhone 5. (1)

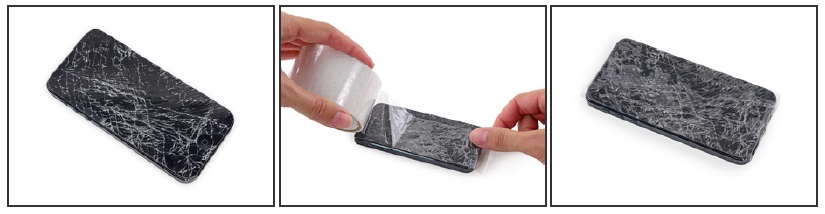

    Шаг 1 — Проверьте стекло дисплея.

    • Если на стекле дисплея вашего iPhone имеются трещины или оно полностью разбито, данный совет позволит вам избежать дальнейших повреждений экрана в процессе ремонта и сделает ремонт более безопасным для вас.
    • Наклейте на поврежденный экран iPhone несколько полос скотча, таким образом, чтобы вся поверхность стекла дисплея была закрыта.

    Скотч предотвратит разброс осколков стекла, и сохранит его скруктурную целостность в процессе разборки.

    Советуем использовать защитные очки для защиты глаз от осколков стекла в процессе
    ремонта.

    Шаг 2


    Прежде чем разбирать iPhone, убедитесь, что он выключен.

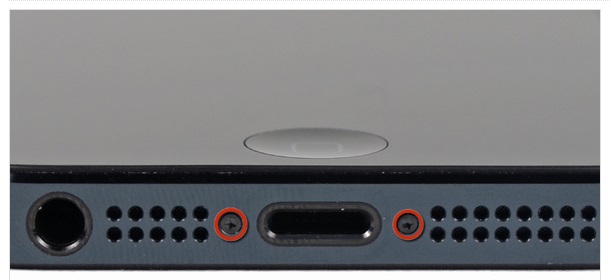

    • Открутите 2 винта с пятиконечной звездой 3.6 мм рядом с разъемом Lightning.

    Шаг 3 — Использование инструмента iSclack.


    В следующих двух шагах будет описано использование инструмента iSclack для
    безопасного открытия iPhone 5. Данный инструмент рекомендуется тем, кто часто
    занимается ремонтом. Если вы не используете iSclack переходите к шагу 5.

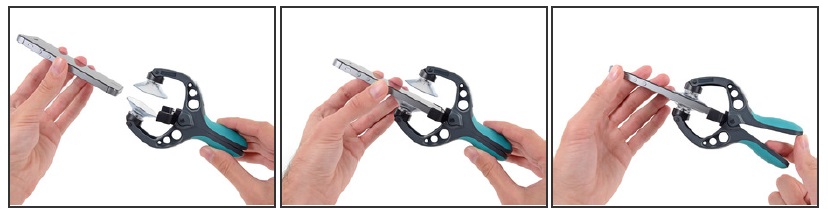

    • Сожмите ручки инструмента для открытия рабочей части с присосками.
    • Поместите ваш iPhone нижней частью между присосками в пластиковый фиксатор.
    • Верхняя присоска должна оказаться чуть выше круглой кнопки Home.
    • Откройте ручки инструмента iSclack чтобы зафиксировать присоски на нижней и верней части iPhone, плотно прижмите присоски к телефону.

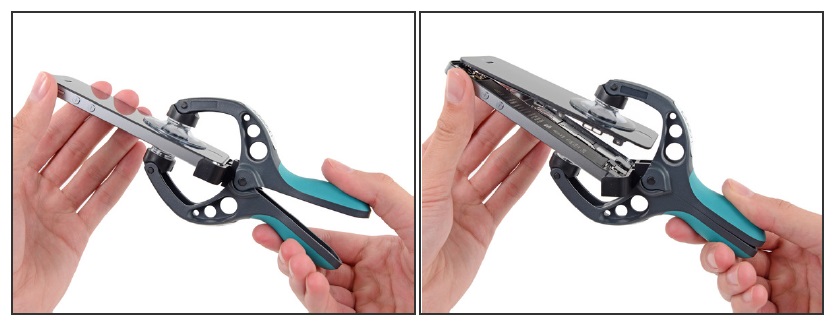

    Шаг 4

    • Придерживая iPhone, аккуратно зажимайте ручки инструмента для отделения дисплейного модуля от корпуса телефона.
    • Инструмент iSclack специально разработан для безопасного открытия iPhone без
    • повреждения шлейфа кнопки Home.
    • Аккуратно отделите присоски от передней панели и задней части корпуса.
    • Пропустите следующие 3 шага инструкции и переходите к шагу 7.

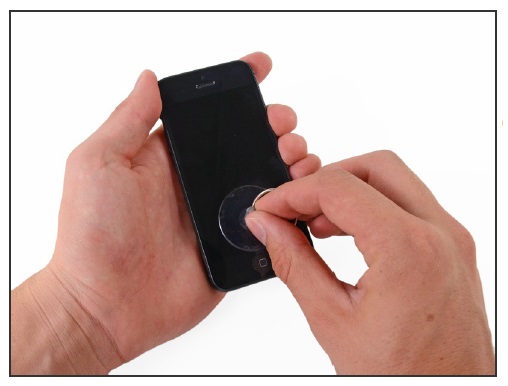

    Шаг 5


    • Закрепите присоску на экране как раз над кнопкой Home.

    Убедитесь в том, что присоска полностью и прочно закреплена на стекле. Если стекло разбито, аккуратно наклейте на него несколько полосок скотча. При закреплении присоски убедитесь, что выдавлены все воздушные пузырьки. Таким образом получится снять дисплейный модуль и предотвратить дальнейшее распространение трещин на стекле.

    Шаг 6


    Удостоверьтесь, что присоска плотно держится на дисплейном модуле.

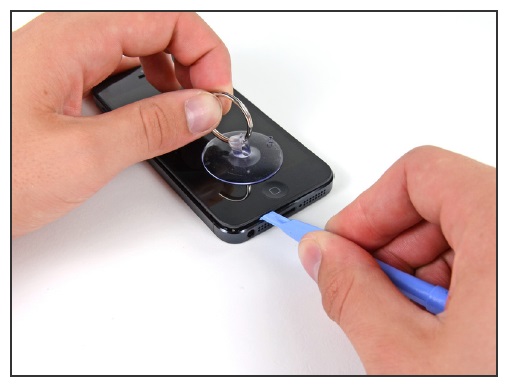

    • Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить дисплейный модуль от корпуса.

    Не торопитесь, применяйте равномерное усилие. Дисплейный модуль установлен гораздо плотнее, чем в большинстве устройств.
    • Пластиковым инструментом для открывания начните аккуратно оттягивать корпус вниз, от дисплейного модуля, одновременно вытягивая присоску вверх.

    Дисплейный модуль прикрепляется к корпусу пластиковыми защёлками, без использования присоски и пластиковых инструментов будет очень сложно его безопасно отделить.

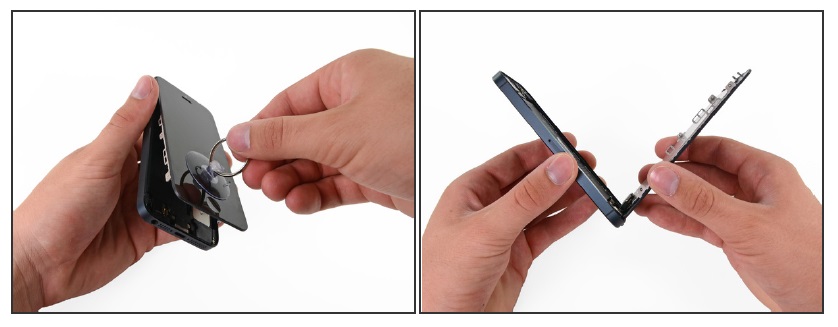

    Шаг 7

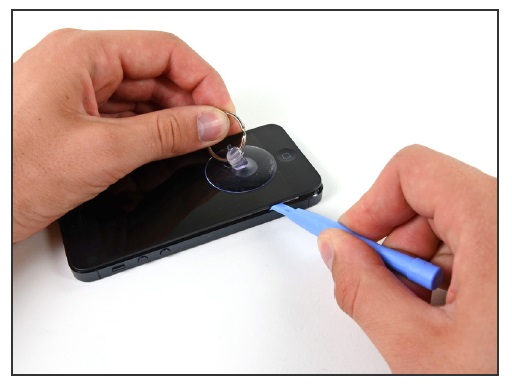

    • Продолжайте отсоединять защёлки слева и справа от корпуса.

    Шаг 8


    Не пытайтесь полностью отделить дисплейный модуль от корпуса, некоторые
    шлейфы подключаются в верхней части iPhone. Резкими движениями можно их
    повредить!
    • Когда все защёлки снизу, слева и справа отсоединены, начните отделять нижнюю
    • часть дисплейного модуля от корпуса iPhone.
    • Осторожно расположите модуль дисплея под углом примерно 90 градусов к корпусу.

    Шаг 9

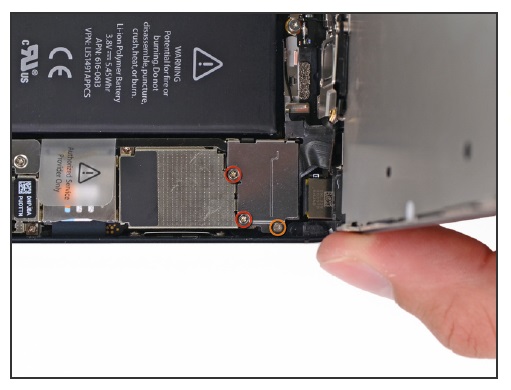

    • Удалите винты, крепящие шлейфы модуля к плате:
    1. Два винта 1,2 мм Phillips (крестовые)
    2. Один винт 1,6 мм Phillips (крестовой)
    Не используйте с этим винтом отвертку с магнитным наконечником, не потеряйте винт при ремонте и удостоверьтесь, что вернули его на правильное место — намагниченный винт может привести к неправильной работе компаса!


    Шаг 10


    • Отключите разъем шлейфа дисплейного модуля от платы.
    Замечание: Удостоверьтесь, что вы опустили и оттянули маленькие крепления к внешней стороне телефона.

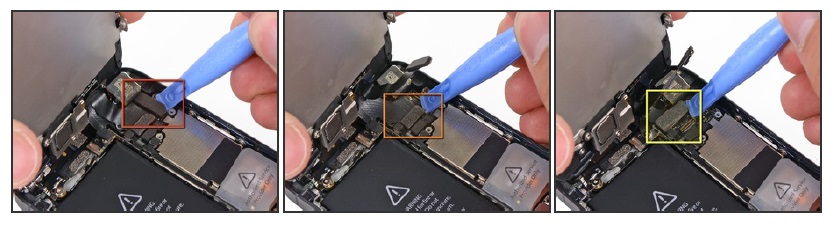

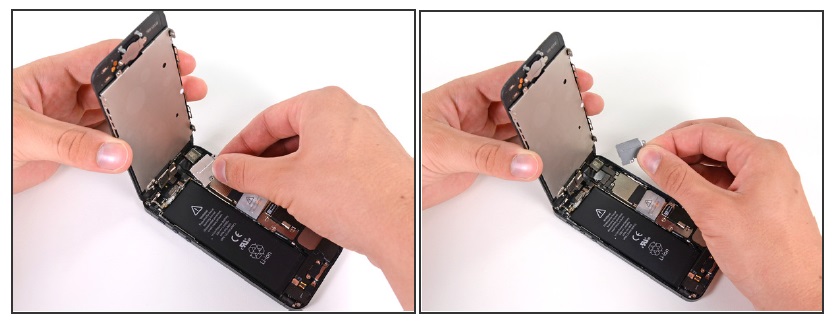

    Шаг 11

    • Используйте пластиковый инструмент, чтобы отключить три шлейфа дисплейного модуля:
    1. Шлейф фронтальной камеры и сенсора.
    2. Шлейф дисплея.
    3. Шлейф сенсорного экрана.
    После сборки телефона, шлейф дисплейного модуля может отойти от разъёма. Это
    проявляется в белых полосах или отсутствии изображения на экране. Если это
    произошло, просто переподключите шлейф и перезагрузите телефон. Лучший
    способ перезагрузить телефон - отключить и подключить батарею.

    Шаг 12

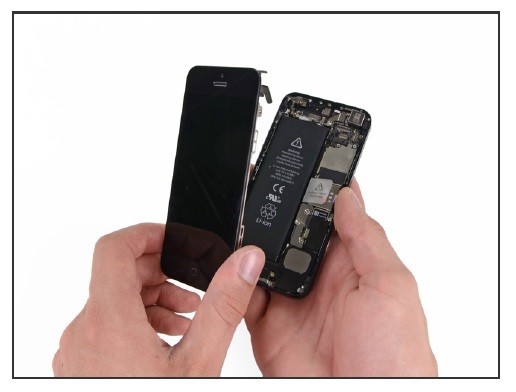

    • Снимите дисплейный модуль.

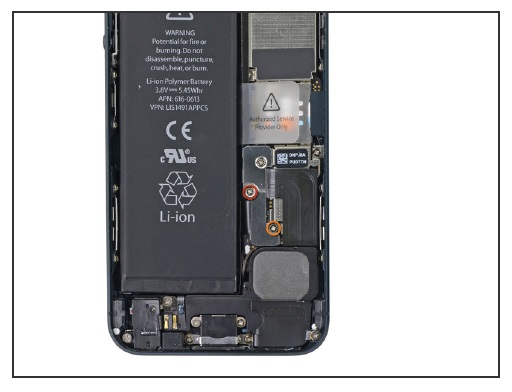

    Шаг 13 — Аккумулятор

    • Удалите следующие два винта, крепящие металлическую планку над аккумуляторным разъемом на плате:
    1. Один 1,8 мм Phillips (крестовой)
    2. О д ин 1,6 мм Phillips (крестовой)

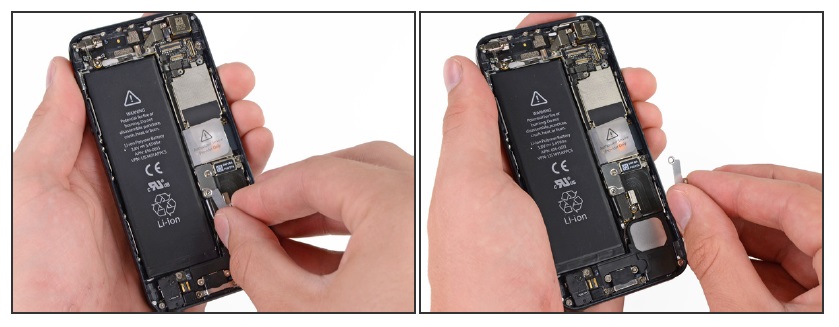

    Шаг 14

    • Удалите металлическую планку над аккумуляторным разъемом.


    Шаг 15

    • Используя пластиковый инструмент, аккуратно приподнимите разъем шлейфа аккумулятора вверх от гнезда на плате.

    Убедитесь, что вы подцепили только разъем шлейфа аккумулятора, а не само гнездо
    на плате. Попытка поднять гнездо на материнской плате приведет к повреждению
    разъема.


    Шаг 16


    В большинстве случаев, для извлечения аккумулятора, достаточно аккуратно потянуть
    вверх за пластиковый язычок, расположенный в средней части сбоку от аккумулятора,
    если же нет:

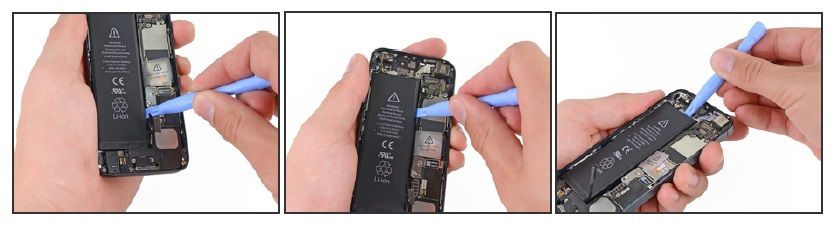

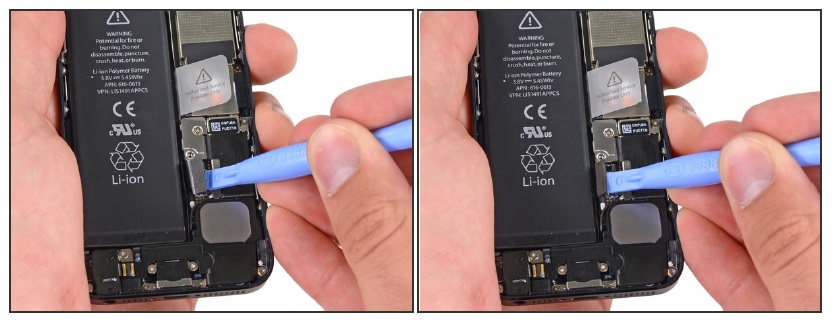

    С помощью пластикового инструмента аккуратно приподнимите аккумуляторную
    батарею вверх. Пластиковый инструмент можно использовать СТРОГО в показанных на
    фото местах. Использование инструмента в других частях батареи, особенно около
    пластикового язычка, может привести к повреждения платы!

    Опять же, не прилагайте чрезмерных усилий, в противном случае вы можете
    деформировать аккумуляторную батарею или повредить плату.

    Будьте осторожны при использовании инструмента в верхней части аккумулятора. Не
    вставляйте инструмент дальше, чем на 2 мм под аккумуляторную батарею, в противном
    случае вы рискуете повредить шлейф громкости.


    Шаг 17

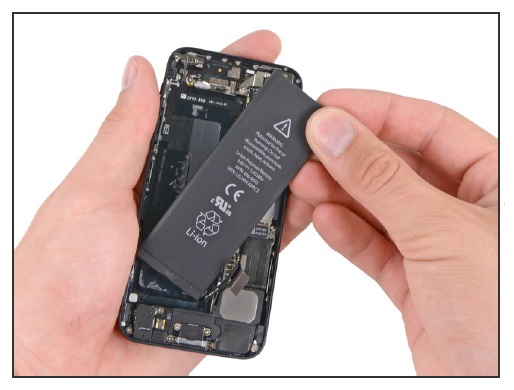

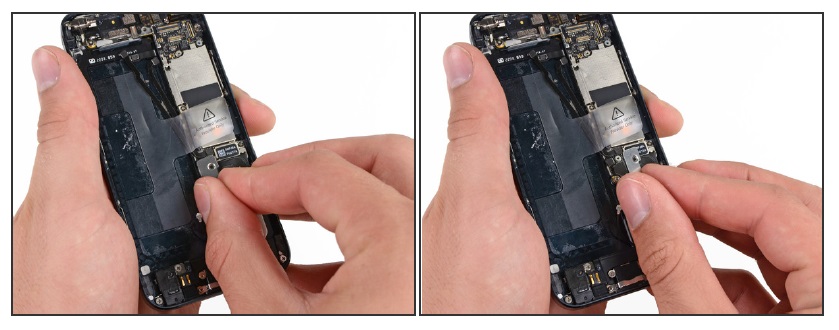

    C помощью прозрачной пластиковой вкладки, аккуратно поднимите аккумуляторную батарею.

    • Удалите аккумулятор.

    Во время сборки, убедитесь, что аккумулятор надежно закреплен на задней панели телефона, это позволит избежать повреждений при установке дисплейного модуля.

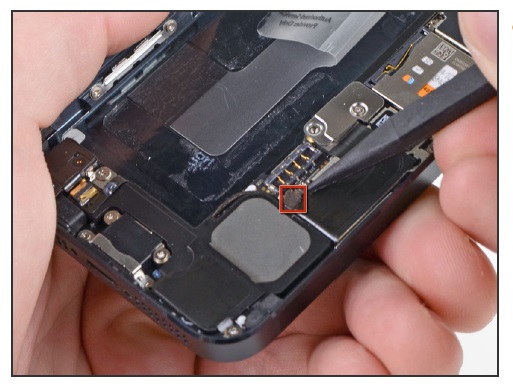

    Шаг 18 — Материнская плата


    • Тонким концом инструмента отсоедините разъем кабеля GSM антенны из гнезда на плате. Он находится чуть выше полифонического динамика.


    Шаг 19

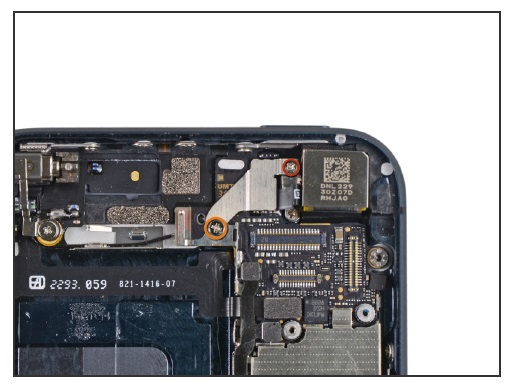

    • Удалите следующие 2 винта, крепящие металлическую пластину в верхней части платы:
    1. Один 1,5 мм Phillips (крестовой)
    2. Один 2,3 мм Phillips (крестовой)

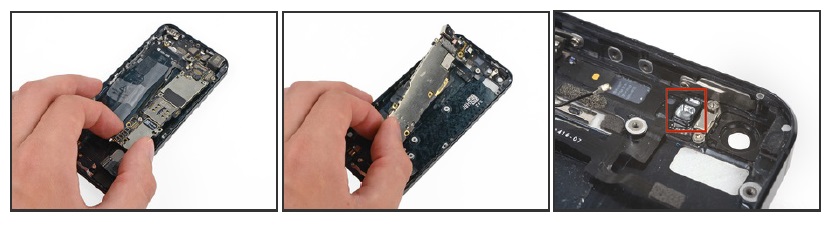

    Шаг 20


    • Удалите металлическую пластину с верней части платы.

    Убедитесь, что вы не повредили крошечную вкладку заземления, которая торчит рядом камерой на корпусе телефона.

    На новых моделях металлическая планка может быть прикреплена к корпусу камеры и удалить ее полностью на данном этапе невозможно.


    Шаг 21

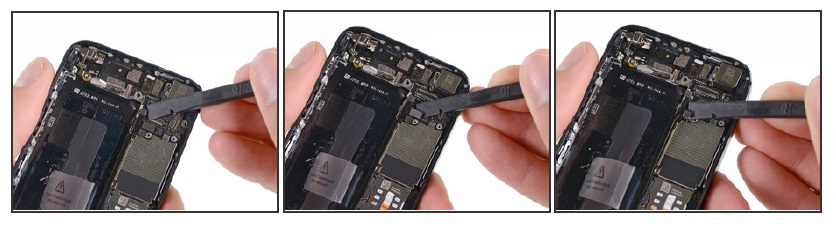

    • Используя пластиковый инструмент, аккуратно отсоедините указанные на фото разъемы от платы:
    1. Верхний соединительный кабель.
    2. Кабель кнопкок включения и грокости.
    3. Нижний соединительный кабель.


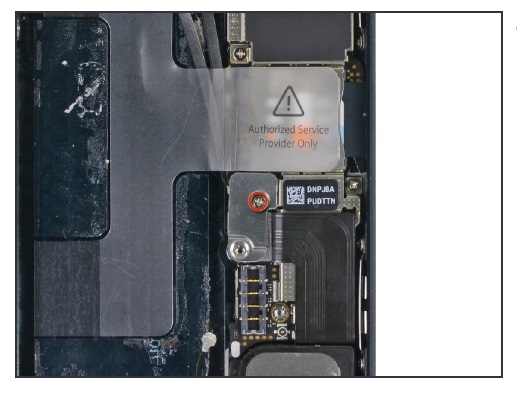

    Шаг 22

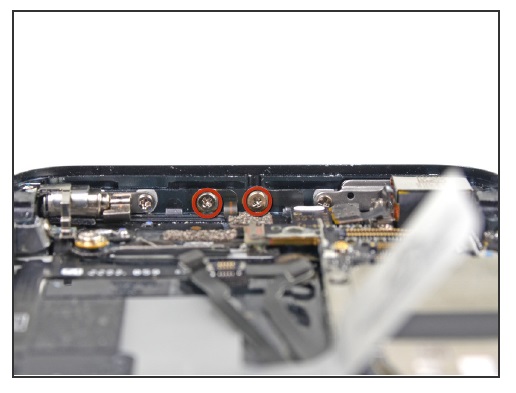

    • Удалите два крестовых винта 1,3 мм Philips с внутренней верхней части корпуса.

    Шаг 23


    • Удалите отдельный крестовой винт 1,2 мм Philips с металлической пластины в средней части платы телефона.

    Шаг 24


    • Удалите металлическую пластину в средней части платы.

    Шаг 25

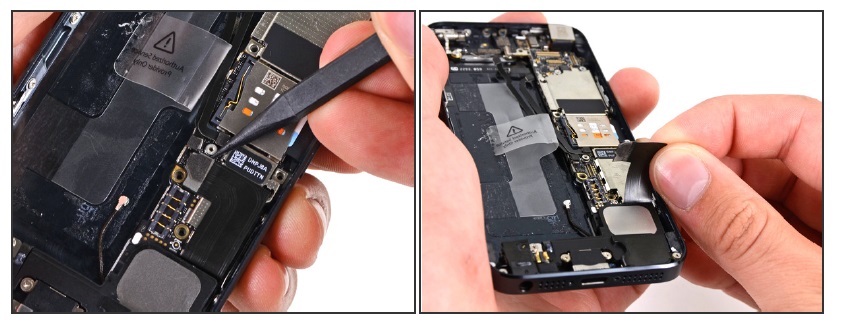

    • Используя тонкий конец инструмента, аккуратно отсоедините разъем Lightning из гнезда на плате телефона.
    • Аккуратно отведите шлейф на себя от платы телефона.


    Шаг 26

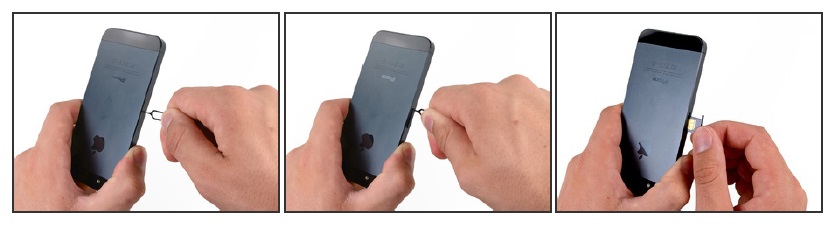

    • Чтобы извлечь лоток с СИМ-картой, вставьте в отверстие в отделении СИМ-карты штатный инструмент для извлечения или обычную скрепку и нажмите.
    • Выньте лоток с СИМ-картой из телефона.

    Шаг 27

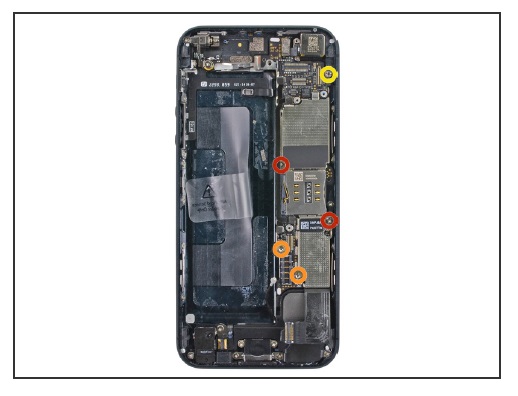

    • Удалите следующие 2 винта, крепящие плату к корпусу телефона:
    1. Два 2,3 мм Phillips (крестовой)
    2. Два отдаленных 2,7 мм

    Для этих винтов подходит крестовая отвертка, но возможно более удобно будет использовать плоскую отвертку 2,5 мм.

    1. Один отдаленный немагнитный 2,7 мм.

    Убедитесь при сборке, что вы вернули именно этот винт в правильное положение, в верхней части платы. Намагниченный винт может мешать работе цифрового компаса.

    Подсказка для сборки: когда вы вернете отдаленные винты на место, можно использовать пластиковый инструмент как отвертку для удобства.


    Шаг 28


    • Отведите плату от корпуса в сторону аккумулятора.

    Не пытайтесь полностью удалить плату с корпуса телефона, под ней есть еще
    один подключенный шлейф.

    • Блок вспышки привязан к камере и к корпусу, если он остался на корпусе,
    • отсоедините его пинцетом и установите назад на вспышку.
    • Примечание: при сборке устройства, убедитесь, что нижний соединительный шлейф
    • не погнулся и не зажат под платой.

    Шаг 29


    • Используя тонкий конец инструмента, отсоедините кабеля антенны Wi-Fi от корпуса телефона.

    Шаг 30

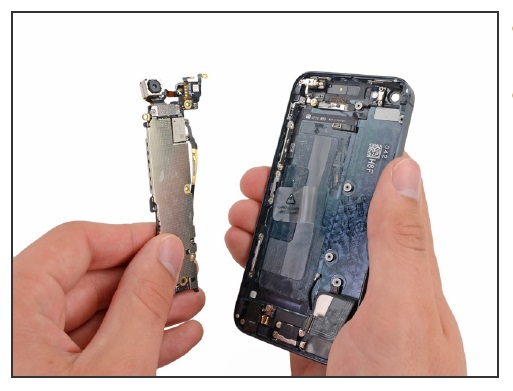

    • Снимите плату с корпуса телефона.
    • Для предотвращения повреждений, плату вне телефона необходимо держать на заземленном, антистатическом коврике.

    Шаг 31 — Задняя камера

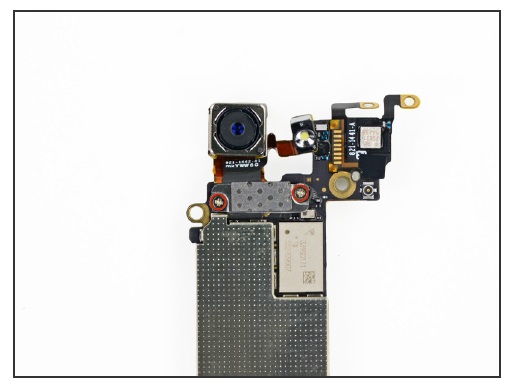

    • Удалите два 1,1 мм Phillips (Крестовой) винта, крепящие пластину задней камеры к материнской плате.

    Шаг 32


    • Удалите пластину с материнской платы.

    Шаг 33


    • С помощью пластикового инструмента, аккуратно отсоедините шлейф задней камеры из арзъема на материнской плате.

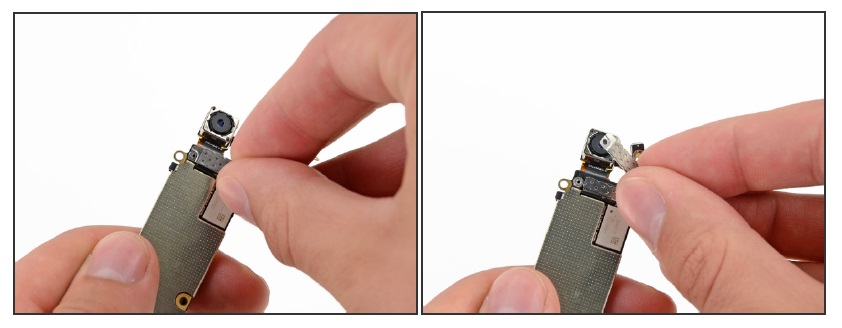

    Шаг 34


    • Удалите заднюю камеру с материнской платы.

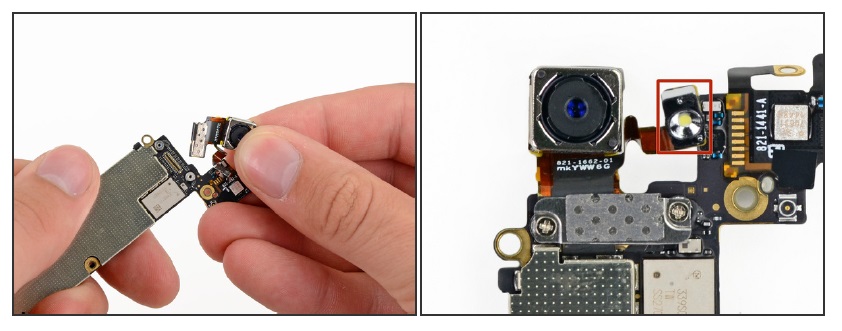

    Шаг 35 — Материнская плата

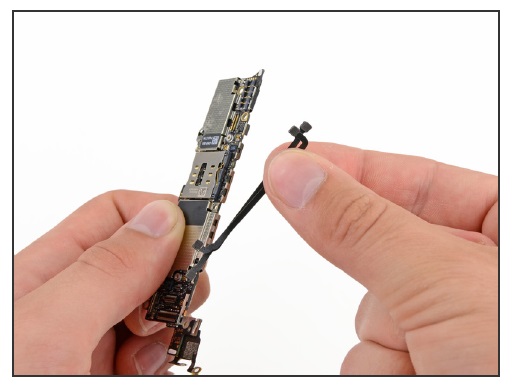

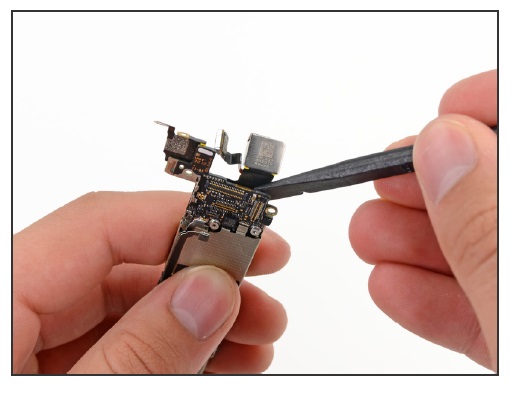

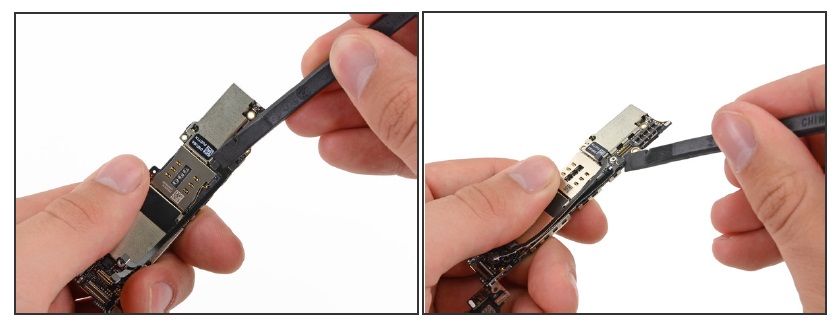

    • С помощью пластикового инсрумента, аккуратно отсоедините разъемы межблочных кабелей от материнской платы.

    Шаг 36


    • Удалите два межблочных кабеля с материнской платы.

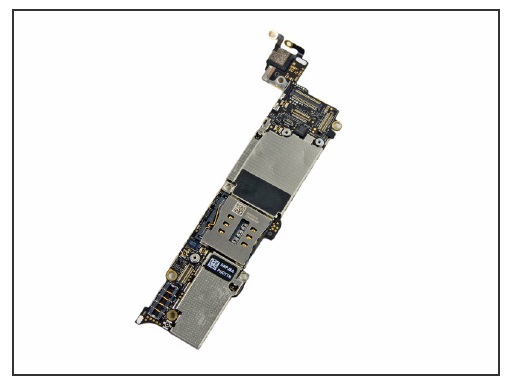

    Шаг 37


    • Замените материнскую плату.

    Для сборки телефона, следуйте инструкции в обратном порядке.
